ガスコンプレッサー ユニット Smart HE

ピストン式サイレント高圧

概要
Smart HEはヘリウムライン向けのコンパクトなコンプレッサーで、高圧ヘリウムの圧縮および呼吸用／技術ガス用途向けに設計されています。3段高圧ポンプユニット、Maxifilter浄化装置、およびメンテナンスを容易にする消音キャビネット構造を備えます。

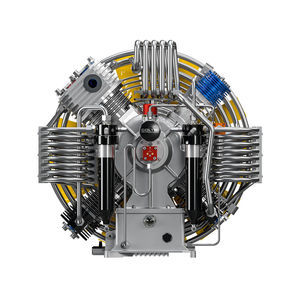

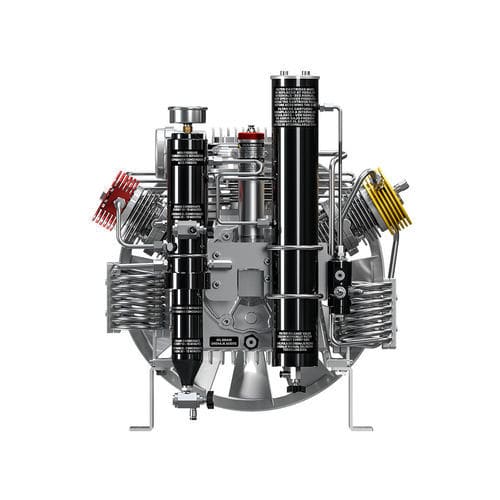

3段高圧ポンプユニット

• アルミニウムモノブロック
• 噴霧潤滑（芯棒を油中に浸す方式）
• 吸気フィルター：10 µm
• 配管・継手・ナット：AISI 316 ステンレス鋼
• 第2段後の中間凝縮物セパレータ
• 高圧用最終凝縮物セパレータ
• 各圧縮段後の安全弁
• 高放熱性のダイキャストアルミニウムシリンダー（ニカシルライナー）
• 鍛造アルミ製コンロッド
• 鍛造鋼製クランクシャフト
• 第2・第3段のステンレス製バルブ
• 重負荷対応ローラーベアリング
• 第3段：焼入鋼、6セグメント
• 第2・第3段にピストンの横荷重を除去するスラストパッド
• フィルタシステム：Maxifilter

電動機
単相または三相の電動機が利用可能で、出力は4〜5.5 kWの範囲です。モーターはベルトを介してポンプユニットに動力を伝達します。

浄化システム - Maxifilter
Maxifilterは分子ふるいと活性炭を組み合わせたカートリッジを使用し、湿気、油蒸気およびその他の汚染物質を除去します。第2および第3段のセパレータ後、圧力保持弁の前に配置され、湿気に対する一次バリアを提供します。ろ過能力：8,600 m³。水中・産業・緊急呼吸用途に適した圧縮ガス品質を確保するよう設計されています。

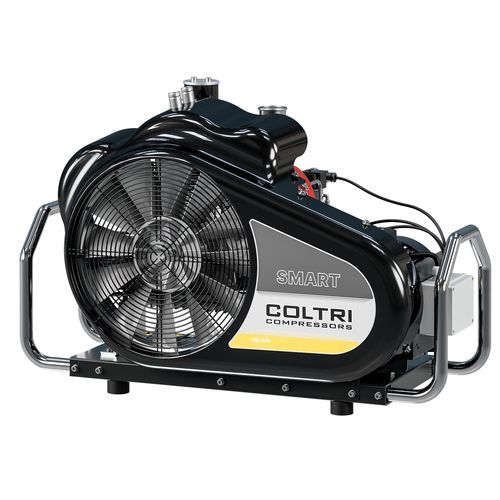

フレーム
メンテナンスを容易にする消音キャビネット式フレーム。スチール製で、耐擦り傷粉体塗装（カラー：RAL 9005 ブラック）仕上げです。運搬用のハンドルが付属します。

標準装備

• フィルタシステム Maxifilter
• 搬送用ハンドル
• フレーム色：RAL 9005 ブラック

仕様 / 技術仕様

• 製品ライン：Helium line
• 商用名 / 型式：Smart HE
• ポンプ構成：3段高圧ポンプユニット（アルミニウムモノブロック）
• 潤滑：噴霧潤滑（芯棒油浴）
• 吸気フィルター：10 µm
• 主要材料：AISI 316 ステンレス鋼配管/継手/ナット；ニカシルライナー付きダイキャストアルミシリンダー；鍛造アルミコンロッド；鍛造鋼クランクシャフト；第2＆第3段バルブはステンレス製
• 凝縮物分離：第2段後の中間セパレータおよび高圧最終セパレータ
• 安全：各段に安全弁装備
• ベアリング：重負荷ローラーベアリング
• 第3段：焼入鋼、6セグメント；第2・第3段にスラストパッド装備
• ろ過：Maxifilter（分子ふるい＋活性炭）、容量 8,600 m³
• モーター：単相または三相、4–5.5 kW
• フレーム：消音キャビネット、鋼製、粉体塗装 RAL 9005 ブラック、搬送ハンドル
• 標準装備：Maxifilter、ハンドル、RAL 9005 ブラックフレーム
