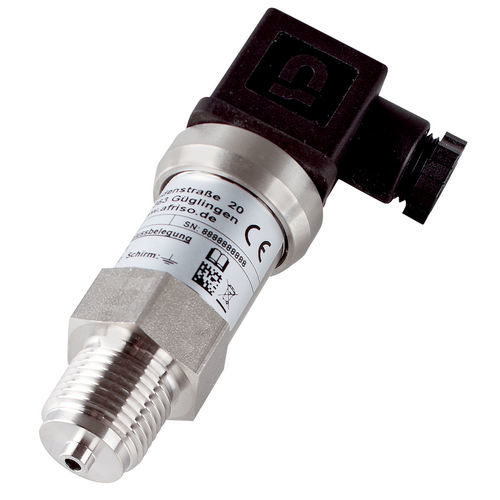

相対圧力伝送器 DMU 03

絶対シリコン2線式

低圧レンジ用 相対圧用と絶対圧用 優れた長期安定性 防爆仕様（オプション） オプション SIL 2 アプリケーション 機械工学、プラント工学、プロセス工学における電子式圧力計測用。フラッシュダイアフラムにより、圧力変換器は粘性の高い媒体にも適しています。 概要 圧力変換器は、物理的圧力を圧力に比例した電気信号に変換します。DMU 03はオイル封入型ピエゾ抵抗シリコン測定セルを装備しています。DMU 03の安全度はSIL 2（IEC 61508/61511）です。 技術データ 測定精度 IEC 60770に準拠した特性曲線からの偏差 - 限界点校正（非直線性、ヒステリシス、再現性） 測定範囲 注文表を参照 動的特性 応答時間 ≤ 10 ms以下 プロセス接続 G½B EN 837-1/7.3 G½B DIN 3852 タイプE M20 x 1.5 メス 出力信号 2線式、4～20 mA 負荷 RMax = [(UB - UBMin)/0.02 A] Ω 電流入力 < 25 mA 電気的保護 短絡防止、逆極性保護 電気接続 ISO 4400 (DIN 43650-A)に準拠したコネクタおよびジャンクションボックス 保護等級 ip 65 (en 60529) CE適合性 EMC指令 2014/30/EU RoHS指令 2011/65/EU 圧力機器指令 2014/68/EU
