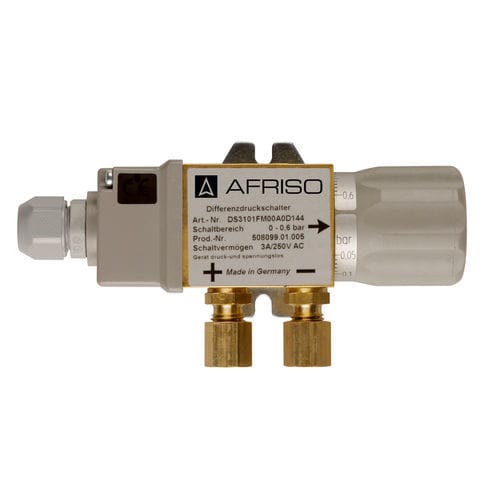

ダイヤフラム式圧力スイッチ DS 01

差動真空G 1/8

堅牢なダイアフラム式ムーブメント 過圧、真空、差圧測定に最適 アプリケーション プロセス水、加熱水、中性ガス、オイルなど、あらゆる実質的に中性の媒体に適しています。連続調整可能なスイッチングポイント（圧力レンジの10～100％の間）による2点制御に適しています。 説明 堅牢なダイアフラム式ムーブメントがこのユニットの基礎となっています。過圧、真空、差圧測定に適しています。このユニットは、3つの測定アプリケーションすべてに同じ動作原理を使用します。圧力または差圧はダイアフラムの片側に力を加えます。この力はダイアフラムシステムを変位させ、測定レンジスプリングを動かします。ダイアフラムに取り付けられたスイッチングピンが電気スイッチングエレメントを作動させます。スイッチングポイントは目盛り付きホイールで設定します。 技術データ 接続 2 x G⅛メス 圧力室 真鍮 ダイヤフラム NBR (パーブナン) 取付方法 壁掛け用ブラケット 電気接続 ケーブルグランド M16 x 1.5 スイッチングポイント 圧力レンジの10～100%、フルアジャスタブル 接点 マイクロスイッチ、ノーマルオープン接点 スイッチングヒステリシス 約2 接点定格 AC 250 V、3 A、500 VA
