半自動組立機

パレット

概要
封止フルート構造の中空プロファイルシートからRSC（Regular Slot Cartonplast）ボックスおよびパレット用スリーブを溶接・組立するための半自動機シリーズです。ダイカットされた中空プロファイルシートをRSCボックスまたはスリーブに変換し、パレット用途に適した組立品を供給します。生産ニーズに応じた構成が可能で、タッチパネルによるパラメータ管理とシングル／ダブル溶接ヘッドの選択肢があります。

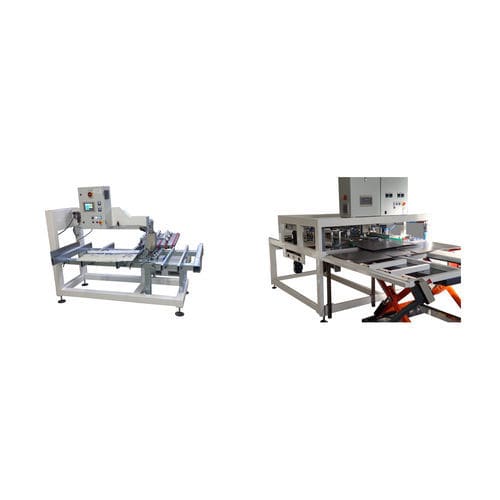

利用可能な機械構成

• シングル溶接ヘッド機：ダイカットされた単一のRSCシートの外側両側を溶接してボックスを組立てる半自動機です。より大きなRSCボックスやパレットスリーブは、ダイカットシートを2枚用い、機械を2回通すことで処理できます。1回目は2枚のダイカットを結合し、2回目で結合したシートの外側両側を溶接して組立品を得ます。タッチパネルは各製品の稼働パラメータを保存・呼出できます。2枚のシートを結合して幅広シートを作成する用途にも使用可能です。

• ダブル溶接ヘッド機：2つの溶接ヘッドを備え、2枚のダイカットシートを同時に結合し、外側両側を溶接して大型のRSCボックスやパレットスリーブを組立てる半自動機です。給紙ユニットの幅は最終スリーブ寸法に自動設定され、完成品の直角度を確保します。タッチパネルは幅設定や各製品の稼働パラメータを保存・呼出できます。2枚のシートを結合／溶接して幅広シートを作ることも可能です。

注意
製品名、仕様、在庫状況はここに示すものと異なる場合があります。

技術仕様

• 用途：RSC（Regular Slot Cartonplast）ボックスおよびパレットスリーブの溶接・組立
• 機種：シングル溶接ヘッド（半自動）、ダブル溶接ヘッド（半自動）
• 機能：ダイカットされたRSCシートの外側両側を溶接してボックス／スリーブを組立
• 大判のボックスやスリーブは、シングルヘッドでの2回通しまたはダブルヘッドでの同時処理により組立可能
• 2枚のシートを結合／溶接して幅広シートを製作可能
• 操作インターフェース：製品ごとの稼働パラメータを保存・呼出できるタッチパネル
• ダブルヘッド機：給紙ユニットの幅を最終スリーブ寸法に自動設定し直角度を確保
