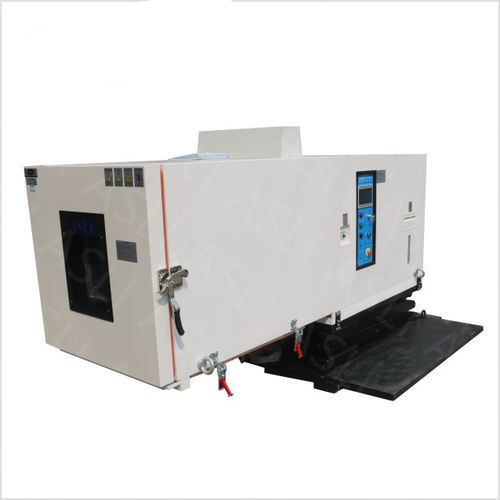

サーモスタットテストチャンバー THV series

気候湿度温度

製品概要
THVシリーズは、温度・湿度制御チャンバーとマッチングされたESシリーズ電磁式シェイカーを統合し、DUTを移動させずに環境（温度・湿度）および振動の複合試験を実施できるシステムです。電子機器、自動車部品、材料、航空宇宙用途に適しています。

基本コンセプト
チャンバーとシェイカーを一体化することで、垂直／水平振動試験を温湿度制御下で同一の試験台にて実施し、試験の再現性を高め、取り扱いによるリスクを低減します。

チャンバー仕様 — THVシリーズ（概要）
項目 | THV-408 (A~F) | THV-1000 (A~F) | THV-1500 (A~F)
内寸 W×H×D (mm) | 600×850×800 | 1000×1000×1000 | 1500×1500×1500
外寸 W×H×D (mm) | 850×1950×2100 | 1300×2200×2400 | 1800×2400×3000
温度範囲 | 低温: A〜F等級で25 °C〜最低−75 °Cまで、 高温: 標準100 °C（150 °C / 200 °C オプション） | 同上 | 同上
湿度範囲 | 20–98% R.H.（脱湿機装着で10–98% / 5–98%対応） | 同上 | 同上
制御精度 | ±0.5 °C; ±2.5% R.H. | ±0.5 °C; ±2.5% R.H. | ±0.5 °C; ±2.5% R.H.
昇降速度 | 昇温: 0.1–3.0 °C/min; 降温: 0.1–1.0 °C/min（降温1.5 °C/minオプション） | 同上 | 同上
保護装置 | ヒューズ不要スイッチ、コンプレッサー過負荷保護、高低冷媒電圧保護、過湿・過温度アラーム、故障・水不足警報。 | 同上 | 同上

マッチングシェイカー仕様 — ESシリーズ（概要）
モデル | サイン波力 (N) | ランダム力 (N) | 周波数 (Hz) | 加速度 (m/s²) | 変位 (p‑p) mm | 最大載荷 (kg)
ES-3 / ES-3a | 3000 | 3000 | 3–3500 | 最大 1000 / 400 | 25 / 40 | 100 / 120
ES-6 / ES-6a | 6000 | 6000 | 3–3500 | 1000 | 25 / 51 | 180 / 250
ES-10 | 10000 | 10000 | 3–3000 | 1000 | 51 | 270
ES-20 | 20000 | 20000 | 3–3000 | 1000 | 51 | 300
ES-30 … ES-100 | 30000–100000 | 30000–100000 | 3–2800 / 3–2500 | 1000 | 最大 51 | 最大 1000

概要詳細
内部寸法（408 / 1000 / 1500）と温度等級（A–F）でTHVモデルを選択し、DUT質量と必要な力に応じてESシリーズ（3,000 N〜100,000 N）を組み合わせて選定します。航空、海運、電子、車載、通信分野で利用されています。

特長 — 提供する機能

• 統合設計: チャンバーと冷凍ユニットを一体化し、独立コンソールで設置面積と設置時間を低減します。
• 適用範囲: A〜Fの6段階温度等級で−75 °Cまで対応。
• 内部仕上げ: SUS 304ステンレス製で湿熱サイクルに強い。
• 柔軟性: DUTの重量と要求力に合わせたESシリーズの選択肢。

システム構成

• 試験チャンバー: SUS 304内装、温度・湿度の複合制御。
• 冷凍システム: 高性能コンプレッサー（例: Tecumseh、Bizer）を採用。
• 湿度制御: 自動制御、低湿度用脱湿機オプションあり。
• 振動ベンチ: DUTに応じたESシリーズシェイカー。
• コントローラ: プログラム可能なLCDタッチパネル、RS‑232通信。

納品物 & サービス

• 設置・操作マニュアル（配線図、起動チェックリスト含む）。
• 輸出梱包明細および出荷書類。
• チャンバー、冷凍システム、コントローラを含む12か月保証。
• 標準納期: 約20営業日、カスタムは30–40営業日。
• リモート技術サポート（生涯）；現地据付は有償オプション。

準拠規格
対応規格例: IEC 68‑2‑1, IEC 68‑2‑2, IEC 68‑2‑3, IEC 68‑2‑30, IEC 68‑2‑14, MIL‑STD‑810G / MIL‑STD‑810F, ISO 16750‑3.

注記
A〜F等級は低温能力で区分されます。シェイカー選定はDUT重量および必要な力に基づき、顧客の試験条件に合わせて構成します。

技術仕様

• チャンバーモデル: THV‑408、THV‑1000、THV‑1500（内寸は上記参照）。
• 温度範囲: 最大−75 °C（等級F）〜+100 °C 標準（150 °C / 200 °C オプション）。
• 湿度範囲: 標準20–98% R.H.、脱湿機で10–98% / 5–98%対応。
• 制御精度: ±0.5 °C; ±2.5% R.H.
• 温度ランプ: 上昇 0.1–3.0 °C/min、下降 0.1–1.0 °C/min（下降1.5 °C/minオプション）。
• シェイカー範囲: ESシリーズ 3,000 N〜100,000 N、モデルにより周波数帯域および最大加速度が異なる（最大1000 m/s²）。
• 内装仕上げ: SUS 304 ステンレス。
• コントローラ: プログラム可能なタッチスクリーン、RS‑232。
• 保証 & 納期: 12か月保証、標準納期 約20営業日。
