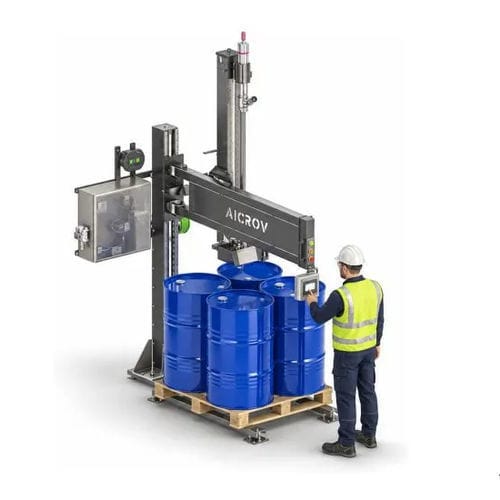

コンテナー排水用システム

ドラム缶製薬産業用食品産業用

概要
多くのプラントではまだドラムやIBCを手作業で排出しています。本ソリューションは、ドラム・IBC・ジャリカンの充填に使用されるのと同じプラットフォームと計量技術を用いて、容器側の作業を自動化します。機械は容器をハンドリング・位置決めし、排出ランスを挿入して排出量を計量するため、容器を完全に空にすることも、反応器やタンクへ正確な量を秤量投入することも可能です。

2つの使用方法

• 完全排出：ドラムとIBCをタンクやプロセスへ排出し、開始から終了まで重量を監視することで、どれだけの製品が移送されたか、容器がいつ空になったかを把握できます。
• 分注のための部分排出：設定重量が容器から排出された時点で機械が停止し、レシピに従った反応器やミキサー、タンクへの正確な投入を行い、残量は次バッチ用に容器内に保持できます。

AiCROVが供給するものとプラント側で用意するもの

• AiCROVが供給 — プラント側で用意
• 容器を取り扱い位置決めする機械 — ポンプ
• 排出ランス（投与ヘッド）とその駆動 — タンクや反応器へのバルブと配管
• 排出中の容器計量 — 使用する場合の流量計または質量流量計
• レシピと記録を備えた制御システム — プラント制御システム（DCS/PLC）

統合と制御
制御装置はポンプやバルブを直接駆動するか、プラント制御システムへ停止信号を送ることが可能です。また、既存の流量計を自社の計量器と併用して読み取り、適正な数量で排出を停止させることもできます。

機種の選択

• セミオート：小ロットや時折の排出向け。オペレータが容器を持ち込み、機械が計量および排出を行います。
• 全自動：コンベヤを使用し、容器が到着して排出されて離れるまでオペレータの介在はありません。
• 対応容器：ドラムおよびIBC（トート）向け、手作業での排出が困難な重量物容器に対応します。
• バージョン：可燃性製品向けの耐爆仕様や、食品・医薬品・腐食性製品向けのステンレス仕様など、充填機と同じプラットフォームで構成可能です。

AiCROVが選ばれる理由

• 充填で実績：ドラム、IBC、ジャリカンの重量充填で用いられる同じ計量、ランス、制御技術を使用しています。
• 容器・製品に合わせた設計：可燃性・腐食性製品の取り扱いに対応した構成が可能です。
• 出荷前試験：顧客の容器を用いて企業のプロジェクト実行プロセスに沿って機械を試験します。
• 責任の一元化：機械、制御、およびプラントへの統合を一社で提供します。

よくある質問

• ドラムやIBCを自動で排出できますか？ はい。セミオートおよび自動機が容器を位置決めし、排出ランスを挿入して排出量を計量します。
• 機械は反応器に固定量を投入できますか？ はい。部分排出では設定重量が排出された時点で機械が停止し、レシピに基づく正確な投入が可能です。
• ポンプやバルブは供給しますか？ いいえ。供給範囲は機械、排出ランス、計量、制御です。ポンプ、バルブ、配管、および流量計は顧客設備の範囲です。制御はこれらを駆動するか、プラント制御を介して連携可能です。
• どのような容器が排出できますか？ ドラムおよびIBC。容器や要求される自動化レベルに応じて機種を選定します。
• 可燃性製品にも使えますか？ はい。耐爆仕様での製作が可能です。
• 容器内にどれくらい残りますか？ 通常、ドラムでは数リットル、IBCでは約10〜15リットル程度の残留となります。残留は製品の粘度、容器の種類、底部形状により変動するため最小残留は保証できません。
• 充填機と違いますか？ 充填機と同じプラットフォームと計量技術を基に構築されており、充填ヘッドの代わりに排出ランスを使用します。

仕様（テクニカルスペック）

• ブランド: AiCROV
• 参照モデル例: AiCROV SP1（セミオート秤量機の例示）
• 機能: ドラムおよびIBCの自動排出；反応器、タンクまたはプロセスへの重量式供給
• 動作モード: セミオートおよび全自動（コンベヤ付）
• 対応容器: ドラムおよびIBC（トート）
• 供給される主要コンポーネント: 容器ハンドリング／位置決め機、排出ランス（投与ヘッド）と駆動、計量システム、レシピと記録を備えた制御システム
• プラント提供コンポーネント: ポンプ、バルブ、配管、オプションの流量計または質量流量計
• 統合: プラントのポンプ／バルブを直接駆動、またはDCS/PLCへ信号送出；流量計と秤を組み合わせて読み取り可能
• 材質／バージョン: 可燃性製品向け耐爆仕様；食品・医薬品・腐食性製品向けステンレス仕様
• 排出後の典型的残留量: ドラムで数リットル、IBCで約10〜15リットル（製品・容器により変動）
