自動充填機

ドラム缶IBCキャニスター型

概要
交付完成（ターンキー）充填ラインは、空容器の受入れ、開封、充填、閉鎖／シール、ラベル貼付／コード印字、搬送、パレタイジング、梱包までの一連工程をカバーします。AiCROVは充填機を設計・製作し、他社設備を統合してライン全体を工場で試運転し、現地据付を行うことで、プロジェクト全体の単一サプライヤーおよび技術窓口を提供します。

ターンキーラインに含められる項目

• 充填：ジェリカン、ドラム、IBC（トート）向けの半自動〜全自動・ロボット充填機。参照プラットフォーム：SP1、SP2、SP3、EL2‑E、EL2‑B、Robot Filler。
• 開封・閉鎖：自動開封、トルク制御によるキャッピング、圧入蓋や金属クランプ、必要に応じたビジョン検査。
• ラベリングとコーディング：充填前後に配置可能なラベラーとインクコーダー、片面／両面ラベル対応。
• 搬送とバッファ：ローラー／チェーンコンベヤ、ターンテーブル、トランスファ、蓄積バッファにより、作業員の荷卸し中もライン稼働を維持。
• パレタイジング：ジェリカン用ロボットパレタイザ、ドラム用自動パレタイザ、スリップシートや混合フォーマット対応。
• 梱包・エンドオブライン：ストレッチラップ、フレーミング／バンド掛け、パレットラベリング。
• 安全・プロセス：防爆仕様、窒素不活性化、接地チェック、換気排気、CIP（洗浄ライン内）対応。
• 制御・データ：ライン全体を統合する単一の制御システムとリモートサポート機能。

プロジェクト実行と試験
プロジェクトはAiCROVのProject Execution Process（PEP）に従って進行します：専任のプロジェクトマネージャー、各段階のゲート、社内試験（IFAT）、顧客参加のFactory Acceptance Test（FAT）、据付前のサイト準備確認、未解決項目の追跡管理。ラインは出荷前に工場で組立・試験され、据付時の立ち上げとSATが円滑に進みます。

レイアウトと設計

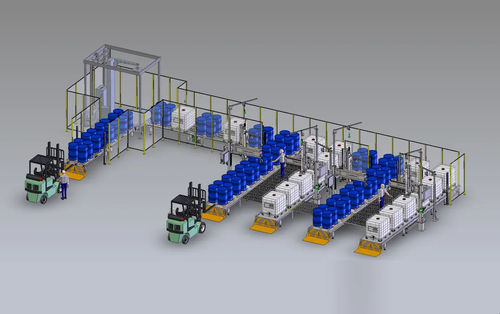

製作前にプラントのフロアプラン上でライン全体を配置設計します：パレットの到着動線、オペレーターとフォークリフトの動線、機械間の容器フローと滞留ポイント。典型的なレイアウトは、充填・キャッピングを伴うドラム・ジェリカンライン、ロボットセル、パレット供給とストレッチラップ配置などです。

事例と納入実績
AiCROVは空容器から完成パレットまでの完全ラインを多業種に納入しています：農薬用ジェリカンライン、酸／アルカリ用缶体充填、潤滑油向けドラム自動充填、乳酸等のGMP充填プラント、可燃性石油化学品向け防爆ロボット充填ラインなど。

よくある質問（要約）

• ターンキーラインに他社製機器を含められますか？はい。AiCROVは充填機を製造し、ラベラー、コーダー、ラッパー等の他社機器を制御統合して責任を持って導入します。
• 既存設備に接続できますか？はい。既存のコンベヤやラッパー等との接続が可能です。
• 誰が据付・立上げを行いますか？AiCROVの技術者が据付、試運転、オペレータ教育を行い、Site Acceptance Test（SAT）は顧客現地で実施します。
• 出荷前にラインの動作を確認できますか？はい。出荷前に工場でIFATおよびFATを実施して動作確認を行います。
• 危険区域仕様での構築は可能ですか？はい。防爆仕様、窒素不活性化、接地チェックなどの対応が可能です。
• 後からラインを拡張できますか？はい。多くの機械は追加の充填ヘッドや機能を想定した空きステーションを備えています。
• 納入後のサポートはありますか？はい。リモート支援、交換部品、保守プランでライン全体をサポートします。

技術仕様

• 範囲：空容器からフィルム包装パレットまでの完全なターンキーライン（受入、開封、充填、閉鎖/シール、ラベル/コード、搬送、パレタイジング、ラップ、エンドオブライン）。
• 容器種類：ジェリカン、ドラム（金属／プラスチック）、カニスター、IBC（トート）。
• 参照充填プラットフォーム：SP1、SP2、SP3、EL2‑E、EL2‑B、Robot Filler。
• キャップ/シール：トルク制御キャッピング、圧入蓋、金属クリンプ、ビジョン検査オプション。
• ラベル/コード：充填前後に構成可能なアプリケーターとインクコーダー；片面／両面ラベル。
• 搬送：ローラーコンベヤ、チェーンコンベヤ、ターンテーブル、トランスファ、蓄積バッファ。
• パレタイジング：ジェリカン向けロボットパレタイザ；ドラム向け自動パレタイザ；スリップシートおよび混合フォーマット処理。
• ラップ＆エンドオブライン：ストレッチラップ、梱包バンド、パレットラベリング。
• 安全＆危険区域オプション：防爆構造、窒素不活性化、接地チェック、排気、CIP（必要時）。
• 制御：ライン全体を統合する単一制御システム；リモートサポート機能；PEP用の専任プロジェクトマネージャー。
• 試験：出荷前の社内試験（IFAT）およびFactory Acceptance Test（FAT）；現地でのSite Acceptance Test（SAT）。
• 統合：他社機器の統合および既存プラントのコンベヤ、ラッパー、ソフトウェアへの接続を想定。
