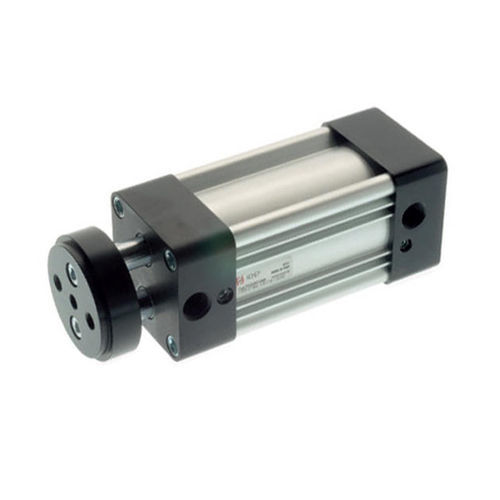

空圧シリンダ NHA series
ダブル ロッド電磁ピストン複動式

空圧シリンダ
空圧シリンダ
空圧シリンダ
お気に入りに追加する
商品比較に追加する


特徴

タイプ
空圧
技術
ダブル ロッド, 電磁ピストン
設定
複動式
規格
ISO 15552
その他の特徴
調整可能低下機能
ストローク

最少: 25 mm (0.984 in)

最大: 500 mm (19.685 in)

詳細

コンポーネント部品と材料 1 固定ネジ亜鉛メッキ鋼 2 陽極酸化アルミニウムフランジ 3 棒クロムメッキ鋼またはステンレス鋼 4 ポリウレタン 5クッションスクリュー亜鉛メッキ鋼 6 OリングNBR 7 弾性リング PTFEベアリング付きスチール 9 クッションシール ポリウレタン 10 真鍮クッションコーン 11 OリングNBR 12 固定ネジ亜鉛メッキ鋼 13 マグネット接着フェライト 14 アルミニウムフロント ピストンシールポリウレタン 16 アセタール樹脂リアピストン 17 OリングNBR 18スチールグラブスクリュー 19 亜鉛メッキ鋼ナット 20 クッションシール ポリウレタン 21 リアヘッドダイカストアルミニウム 22 固定ネジ亜鉛メッキ鋼 23 チューブ陽極酸化アルミニウム 24 フロントヘッドダイカストアルミニウム 圧力 1 バー (0.1 MPa) 10 バー (1 MPa) 温度 0° C (乾燥空気で-20° C) + 80° C 液体 ろ過および潤滑 圧縮空気だけでなく、非潤滑空気。 機能的な 複動クッション磁気。 シングルまたはピストンロッド磁気。

---

カタログ

この商品のカタログはありません。

AIGNEPの全カタログを見る
