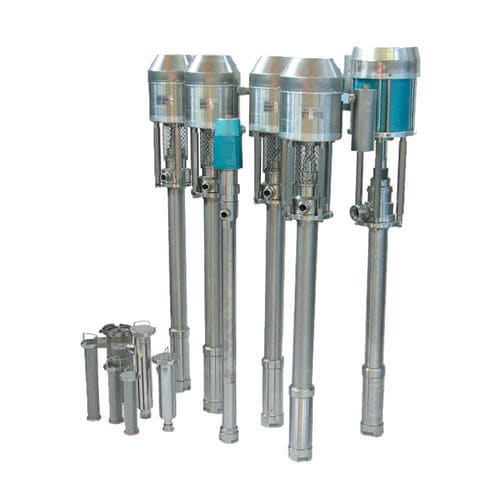

空圧ポンプ 412/482 IC-D

遠心液体用自吸式

直動式（高粘度・中粘度）
ポンプ型式 | 比率 | 最大圧力 [bar] | 流量 [L/min]
412/482 IC‑D | 2:1 | 12 | 27
621/495 IC‑D | 4:1 | 24 | 8.4
621/498 IC‑D | 4:1 | 24 | 8.4
2012/S081-1 | 4:1 | 24 | 38
2008/S080-2 | 5:1 | 30 | 46
2201/S124-2 | 5:1 | 30 | 110
319/495 IC‑D | 8:1 | 24 | 9.6
2010/S080-2 | 8:1 | 48 | 46
2201/S100-2 | 8:1 | 48 | 71
2201/S100-G11 | 8:1 | 48 | 71

トランスファー（搬送用）
ポンプ型式 | 比率 | 最大圧力 [bar] | 流量 [L/min]
2018/913 IC‑D | 3:1 | 18 | 45
621/734 IC‑D | 4:1 | 24 | 8.4
2014/933 IC‑D | 4:1 | 24 | 27
415/933 IC‑D | 4:1 | 24 | 27
2008/913 IC‑D | 5:1 | 30 | 45
2012/933 IC‑D | 6:1 | 36 | 27
621/259 IC‑D | 8:1 | 48 | 4.9
319/734 IC‑D | 8:1 | 48 | 9.6
2018/789 IC‑DS | 8:1 | 48 | 16
2010/913 IC‑D | 8:1 | 48 | 45
2010/918 IC‑D | 8:1 | 48 | 45
2008/920 D R S | 8:1 | 48 | 45
2016/933 IC‑D | 10:1 | 60 | 27
2006/789 IC‑DS | 12:1 | 72 | 16
319/259 IC‑D | 14:1 | 84 | 5.4
2010/789 IC‑DS | 20:1 | 120 | 16
HXD‑6918QS‑SS | 30:1 | 186 | 3
962/789 IC‑DS | 32:1 | 192 | 7.5
2201/789 IC‑DS | 32:1 | 192 | 16
HXD‑2560‑SS | 66:1 | 409.2 | 6

関連製品
フィルター選定 G1 – G1 – 1/2
空気式リフター 21072 | ストローク 1100 mm – 作動高さ +/- 250 mm

一般情報
Airmation の空気圧モーターは圧縮空気のみを用いて機械的仕事に変換し、高い性能と効率を実現します。バランスの取れたモジュラー二重作用運転、完全に空圧制御された縦型配分器、ミニチュア化されたパイロットおよび制御システム：これらの特長により、荷重条件が変化しても信頼性が保たれ、発生する圧力比の精度が確保されます。

空気圧モーター駆動ポンプ
空気圧モーター駆動ポンプは、比率1:1から100:1まで、流量0.2〜80 L/minで提供されます。構造材はステンレス鋼 AISI 304、316、321、400 系列、及び Hastelloy が可能です。新世代は航空宇宙由来の材料を導入し、耐摩耗性を向上させ、自己補償型の校正シールと同軸ガイド端部による優れたシール性能を備え、信頼性と性能を簡素なメンテナンスで提供します。

選定要因
適切な装備を選定する際は、流量、圧力比、製品の粘度および物理化学的特性、ならびに特定の用途種類を考慮してください。

特長 / 技術仕様

• 提示タイプ：直動式（高粘度・中粘度）、トランスファー。
• 比率範囲：1:1〜100:1（ページの例：2:1、3:1、4:1、5:1、6:1、8:1、10:1、12:1、14:1、20:1、30:1、32:1、66:1）。
• 表に示された最大圧力：機種により12 bar〜409.2 bar。
• 示される流量の例：3 L/min〜186 L/min；表にある典型値（例：27、8.4、38、46、110、9.6、71、45、4.9、16、3、7.5、6）。
• 空気圧モーターボア：DN 3/4" (20 mm) ÷ DN 12" (300 mm)。
• 製造材料：ステンレス鋼 AISI 304、316、321、400 系列；Hastelloy あり。
• 用途：流体および高粘度製品の搬送、計量、Airmation 専用コンポーネントとの統合。
• 設計：縦方向分配、空圧制御、性能と生産性を最適化する統合コンポーネント。
