20,000 psi (1,379 bar) までの圧力
ダブルパイロット空気作動
複数のポートサイズとタイプ
金属対金属またはソフトシート
ステンレススチール構造
説明

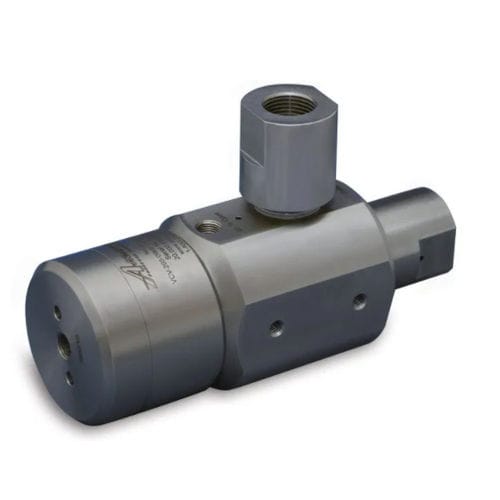

NuQuip®モデルVCVシリーズコントロールバルブは、空気圧で作動する液体コントロールバルブで、高圧・高流量用に特別に設計されています。ポートの向きが直角の2ポジションバルブで、図1を参照してください。内蔵のエアアクチュエータは、80 psi(5.5 bar)のエアのみを使用して、最大動作圧力でも迅速なスイッチングを提供します。モデルVCV
コントロールバルブは、金属対金属またはソフトシート構成のいずれかで利用可能です。複数のポートの選択が可能で、カスタム設計も検討されます。
アプリケーション
NuQuip®モデルVCVシリーズコントロールバルブは、高圧力と大流量を必要とする制御アプリケーションでの使用に適しています。これらのバルブには10,000および20,000 psiバージョン(689および1,379 barバージョン)があり、すべて最大流量に最適化された内部経路を備えています。ステンレス鋼製の構造は、腐食性の媒体に対する耐性を提供します。金属対金属シートのVCVは、水、油、その他の液体にも使用できます。ソフトシート付きVCVは、不活性ガスのリークフリーシールにも使用できます。
バルブの設定
操作。 ダブルパイロット空気作動
フロー容量。 各ポートサイズに最適化
ポートスタイル
NPT、MP、MS、OD
NPT = ナショナルパイプスレッド
MP = 中圧
MS = ミリタリー仕様 MS33649
OD = 外径チューブ圧縮
シートスタイル。 金属対金属またはソフトシート
取付方法。 本体には1/4 "のタップ穴が6つあります。
動作条件
最大圧力:20,000 psi (1,379 bar)
---
