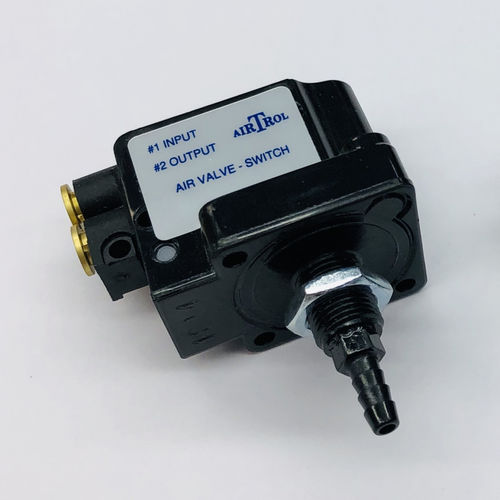

パイロット式空気圧方向制御弁 VP-700

スプール空気3方向

700シリーズは、高精度で調整可能なパイロット設定点を備えたパイロット作動圧力バルブです。本質安全防爆、空気圧シーケンス、正確な圧力リリーフを必要とするアプリケーションでの使用に最適です。設計の柔軟性を高めるため、4種類の取付スタイルがあります。バルブはノーマルオープンまたはノーマルクローズで注文でき、パイロット作動は工場でプリセットできます。 仕様 動作圧力-パイロット＝真空1～30InHg バルブ＝20～115psi（圧力のみ］ 動作速度 - 64 MSEC @ 90 psi バルブ入力 ポート - パイロット=注文情報を参照。バルブ=5/32 ODチューブプッシュイン 供給消費 - 約 275 cc/分 @30 psi バルブ入力 700 cc/分 @ 100psi 材料 パイロット ボディ...ポリスルホン ダイアフラム...ポリウレタン その他...ナイロン、アセタール バルブ ハウジング...ナイロン シール...ブナN OP.温度 - 40～140 F [4～60 C］ 再現性 - フルスケールのパイロット調整値の±2 %以下。 供給の影響 - 供給 5 psi 増加につきパイロット設定値の増加 0.1 InHg 未満 媒体 - フィルター付き空気 [5 ミクロン］
