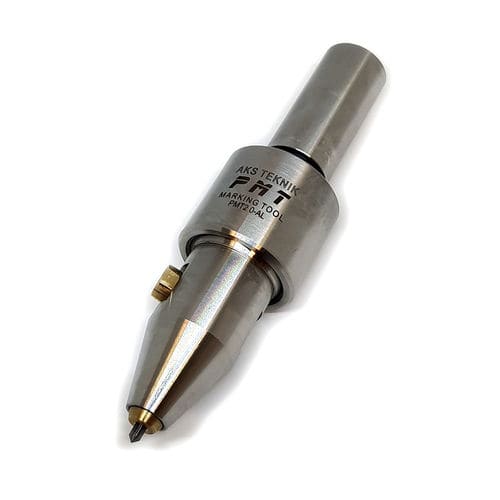

PMT20-ALは、CNC装置やロボットシステムに最適な加圧式エアー駆動のドットピーンマーキングツールです。このツールは、機械加工後に行われるマーキングをなくし、機械上で直接マーキング作業を行うことを可能にします。CNCで直接マーキングすることにより、その後の再加工やワークの取り扱いが不要になるため、コストを削減することができます。
PMTは、高さ(および/または曲面)の違いを一定の範囲内で自動的に補正します。これにより、あらゆる面へのマーキングが可能になります。(超硬製マーキングニードルにより、柔らかい素材から硬い素材まで簡単にマーキングすることができます。
エアー供給は、スピンドルまたはサイドのコネクターを使用して横方向からツールに指示することができます。
エアー圧:5~8バール
スピンドル:固定スピンドル回転または最小可能回転
フィードF2000mm/min
表面からの距離6-8mmで、マーキングが発生するまで0.5mmずつ減少し、さらにZ軸方向に0.5mm下降する。
ワークZに急接近
調整可能な補正は、ユーザーがマーキング針の振動を調整することができます。周波数を下げてストローク(補正)を増やしたり、仕上げ面では発振周波数を上げて速い送り速度を得ることができます。
---
