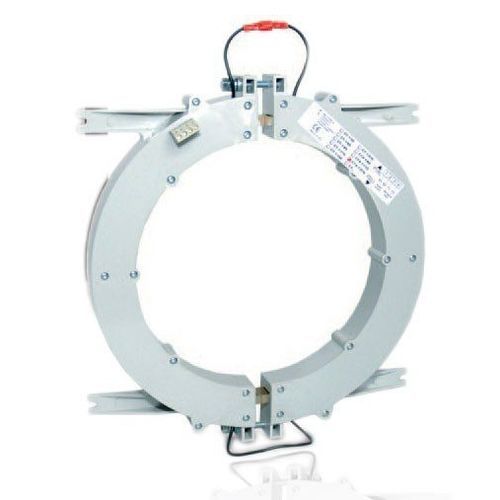

変流器 CT Series

分割コア高出力用操作用

CT-1、CTA-1シリーズのトロイダル変流器は、ケーブルまたはバスバーの太さに応じて選択され、残留電流リレーの電流測定入力に接続され、漏れ電流の測定に使用されます。 電流測定技術として、相線と中性線を通過する電流をベクトルとして収集し、RCRおよびELRシリーズリレーに設定された電流値と比較します。一般的に配線時や線路接続を切り離して使用するトロイダル型変流器CTシリーズに加え、より使いやすい分割コア型トロイダル型変流器CTAシリーズを使用することで、系統の導通を乱すことなく設置することができます。 次のような利点がある： - 固定型（ソリッドコアCTシリーズ）または開放型（スプリットコアCTAシリーズ - 大きなケーブル断面積に対応 - テスト巻線 - 制御回路ペア（端子3-4） 説明 - トロイダル変流器には2つの巻線があります。1つは漏れ電流量の測定に使用され、もう1つはRCRおよびELRタイプの残留電流リレーの試験機能に使用されます。 - 外部から試験電流を流すことで、リレーとトランスの両方を試験し、故障の有無を確認することができます。 - トロイダル変流器は、大電力で太い電線やバスバーを使用する電気盤で使用されます。 - CTA-1シリーズ分割コア型トランスは、大量生産工場などシステムダウンによる経済的損失が大きい箇所でも、迅速で容易な設置・メンテナンスが可能です。
