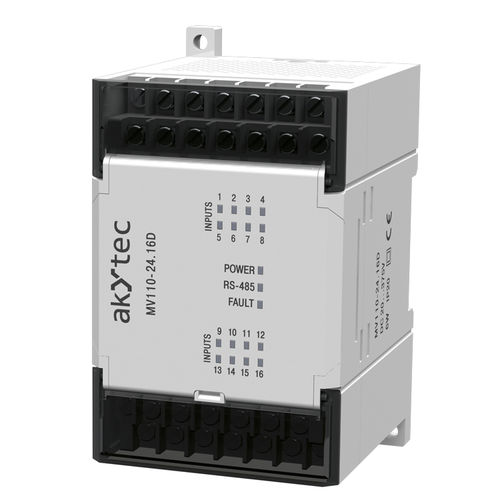

デジタル入力モジュールMV110-24.16DNは、スイッチ接点およびNPNまたはPNPトランジスタを接続できる16のデジタル入力を備えています。すべての入力は4つのグループで電気的に絶縁されています。入力データをコントローラに通信するために、シリアルRS485ポートとModbus RTU/ACSIIが利用可能です。このモジュールは24V DC入力電源を必要とし、-20~+55 °Cの温度範囲で動作させることができます。
MV110-24.16DNデジタル入力モジュールは、PLCシステムまたはDCS(分散型制御システム)に16のデジタル入力を追加して拡張することができます。各入力は、スイッチ接点、NPNおよびPNPトランジスタを接続することができます。このデバイスは、ユーザーフレンドリーなMX110 Configuratorソフトウェアで構成されており、追加料金なしでいつでもダウンロードすることができます。
パルスカウンタ
パルスカウンタを内蔵し、この拡張モジュールの各入力は、プログラムベースのカウンタを使用した場合、Modbusネットワークで実行不可能な毎秒1000パルスのカウントが可能です。また、パルスカウンタを内蔵しているため、システムでカウンタを必要とする場合、あるいはその必要が生じた場合、カウンタを個別に購入することなく対応することができます。
2種類の取り付け方法
MV110-24.16DN入力モジュールは、DINレールや壁に簡単に固定することができます。
入力とネットワークの状態診断
デバイス前面には様々なLEDが用意されています。そのうち16個は入力に対応し、対応する入力に信号があると点灯します。残りの3つは、電源、データ交換、故障の状態をそれぞれ示します。
---
