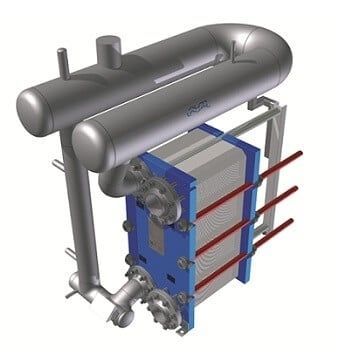

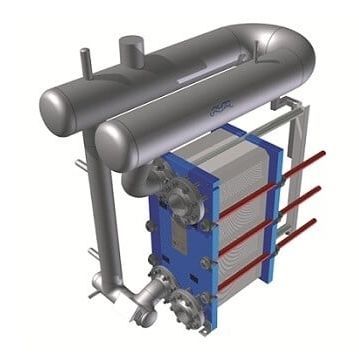

液体分離器 U-Turn

オイル用縦型コンパクト

U-Turnは、アンモニア用途におけるプレート式熱交換器との併用を特に目的として設計された液体分離器です。分離器とプレート式熱交換器を一体化したこのモジュールは、圧力損失を最小限に抑え、エネルギー効率を最大化します。 アルファ・ラバルの「U-Turn」は、同社のプレート式熱交換器技術の利点を最大限に活用するように設計されています。上部に設置されるこの一体型「U-Turn」は、対応するプレート式熱交換器に簡単に取り付けることができます。 0°Cの蒸発温度では200～1400 kW、-40°Cの蒸発温度では50～500 kWのアンモニア処理能力に対応可能です。 このモジュールは、他のどのソリューションよりも垂直方向の設置高さを抑え、全体寸法も小さく、効率的でコンパクトな設置を実現します。 主な設計上の特徴 コンパクトな寸法 高さと長さが短いため、現場での解体作業なしに設置可能です U-Turn分離器はプレート式熱交換器によって完全に支えられているため、追加の支持構造は不要です プレート式熱交換器の両側に完全にアクセスできるため、メンテナンスが容易です。 すべてのアンモニア接続部が同一側に集中しているため、設置が容易 一体型オイルドレン ステンレス鋼製のため耐食性に優れ、表面処理が不要 設置準備完了 U-Turnモジュールは標準化されているため、短期間で納入されます。これは単一のサプライヤーから提供される完全機能型のモジュールであり、CEマークおよびPED（圧力機器指令）の承認を取得しています。
