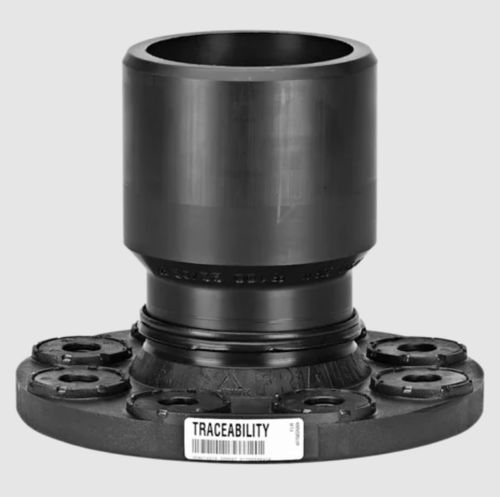

フランジレデューサー FLR
水
材質:PE100、金属インサート
注
冷水を防ぐためにフランジに金属を挿入しています。
GSTシールを推奨します。
シールメーカーまたはDVSを指定した上で、ネジの締め付けトルクに注意してください。
追加でワッシャーが必要です
適用範囲
FRIALEN FLRフランジレデューサーは、材料アダプターとして使用されます。さらに、以下のような直接接続のための特別なオプションがあります。
フリアーレンTピースまたはフリアーレン スピゴットサドルSAと接続した減圧分岐のフランジバルブ
FRIALEN社製エルボ(ベースWF90°-d110)の給水栓
コンパクトな構成により、フランジ接続を簡単、迅速、かつ経済的に実現します。
給水栓の垂直接続には、ベースユニットWF90°付きエルボまたはTピースTを使用するため、カバーの高さを考慮する必要があります。
構造的な設計により、フランジ接続部周辺でのHD-PEのお馴染みのコールドフロー挙動を解消します。腐食に対する保護措置は必要ありません。
加工上のアドバイス
パイプソケットの融着は、FRIALENの組立説明書に従って行われます。フランジはDIN EN 1092-1に準拠して設計されています。フランジ接続にはグロメットが必要です。標準的なガスケットおよび平面ガスケットが使用できます。ねじのトルクについては、ガスケット製造元の指示にしたがってください。
材料接続と直接減圧のためのコンパクトなコンポーネント
シンプルなバルブインテグレーション
固定フランジによる高い安定性
FLRの腐食対策は不要
ネジによる安全な組み立て、インテリジェントな構造により典型的なプラスチックコールドフローの挙動を排除
トレーサビリティバーコードによる部品のトレーサビリティ
---
