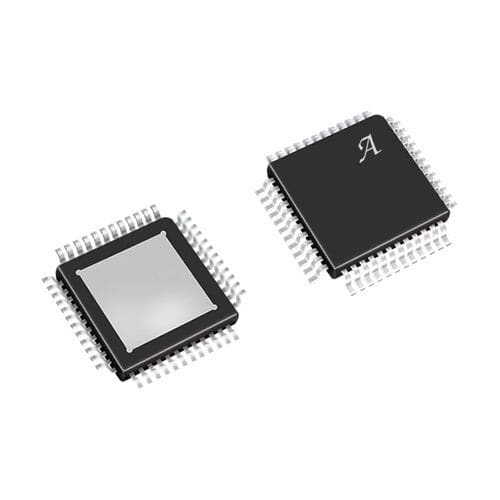

DC速度コントローラー A3930 / A3931 series

ブラシレス

A3930およびA3931はN-channelの外部力のMOSFETsとの使用のための3-phaseブラシレスdc (BLDC)モーターコントローラーである。 彼らは費用効果が大きい三相モータードライブを設計するために必要な回路部品の多くを組み込み自動車適用のためにとりわけ設計されていた。 主自動車条件は広い入力供給の範囲上の機能性である。 独特な充満ポンプ調整装置は十分提供する(電池の電圧のための>10のV)は低い供給電圧の電圧倍増モードからの14 V.のわずかな連続した電圧のドロップアウトモードへの転換によってゲートドライブ7ボルトに、装置が最小になる充満ポンプの5.5 V.の電力損失に電池の電圧で減らされたゲートドライブと作動するようにし。 ブートストラップのコンデンサーがN-channelのMOSFETsに必要なの上電池の供給電圧を提供するのに使用されている。 高側面ドライブのための内部充満ポンプはdc (100%年の使用率)操作を可能にする。
