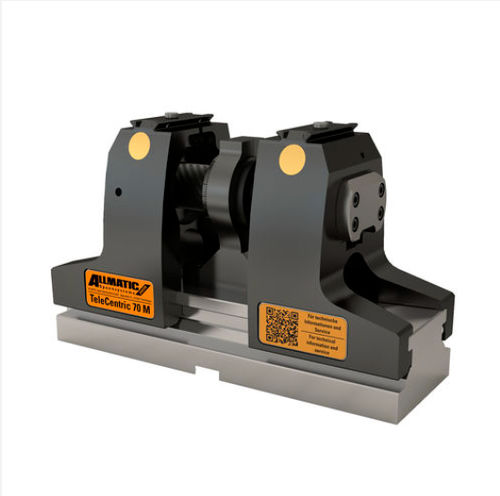

工作機械用バイス TeleCentric 70 M

5 軸加工用

適用領域 - 5軸マシニングセンターでの使用に最適 - 従来のクランプとグリッパークランプが可能 - センターバイス - 機能とアプリケーションの詳細 製品の特徴 テレスコピックスピンドル、干渉輪郭はそのまま ゼロ点オフセットのないシンプルなプログラミング 被削材の取り代を左右対称に配置 ワークへのアクセス性はチャック容量に依存 左右対称の構造形状 = ワークは中央で平行なまま ワークサポート高さ 192 mm 爪クイック交換システム：爪 1 対あたり 10 秒以内に爪がクイックアクションで閉じるため、工具なしで爪交換が可能。 リバーシブル爪：最小 49mmから最大49mm から最大把持範囲アダプタを使用しない場合、1 組の爪で 207 個のチャック容量に対応。 把持範囲アダプタを使用すれば、把持範囲は 9mm まで可能（爪がゼロの場合は 0mm も可能） 低メンテナンスのテレスコピックスピンドルで一定の把持力 ゼロ点クランプシステム用の位置決め穴（内径200mm）を標準装備 ボルト/シリンダースクリューまたはクランプシューを取り付けるための50/63mmの取付ラスターで機械テーブルに取り付け可能 ネジまたはクランピングシューの取り付けが可能です。 中心位置の微調整用スケーリング内蔵 低重量（ジョーなし）：K=17.5 kg / M=19.5 kg リニア45 Nmで30 kNのクランプ力 トルクレンチによる操作
