説明

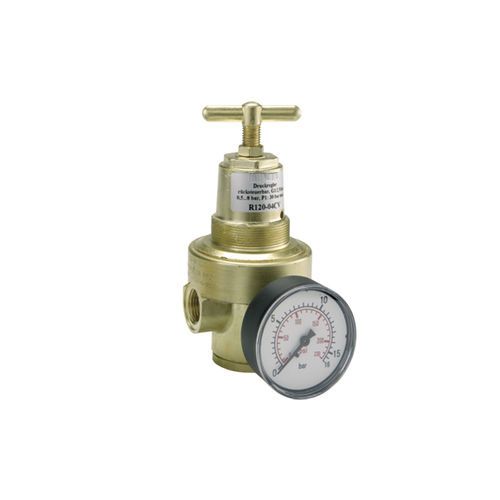

固体設計の圧力調整器。真鍮または青銅製。R120-0.A~-0.Eおよび-'
R120-16と-32はダイヤフラムを装備しており、その他はピストン式です。
メディア
圧縮空気、非腐食性ガスまたは液体
供給圧力はチャートを参照してください。50 bar、液体の場合 Amax=25 bar
調整
R120-01/A2: -調整ネジ付き、R120-02で黒のノブ付き
R120-04~-B6: Tハンドル付き - R120-16: 六角スパナ付き (スパナサイズ24mm)
R120-16/-24/-32:パイロット圧力調整器による
リリーフ機能
R120-B6: リリーフ - R120-16/24/-32: ノンリリーフ
ゲージポート
R120-01/A2: 本体両側にG'/s、本体両側に他のGV4、ネジプラグ1個付属
取付位置
温度範囲
0 °C bis 80 °C / 32 °Fから176 °Fまで、-20 °C / -4 °Fまたは-40 °C / -40 °Fまでの低温度バージョン、130 °C / 266 °Fまでのオプションの高温度バージョンに適切に圧縮空気のために
材料
本体:真鍮
Oリング。FKM、オプションでEPDM
スプリングケージ:R120-01から-04で真鍮、R120-06から-32でアルミ
インナーバルブ:真鍮
ダイヤフラムPTFEコーティングを施したNBR/ブナN
---
