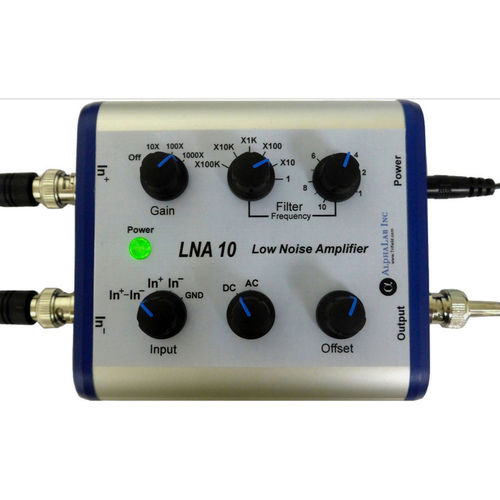

信号前置増幅器 LNA 10

LNA 10のオシロスコープのプリアンプは1MHzの下で頻度でかなりオシロスコープのsmall-signal性能を改善する。 製品の説明: このプリアンプを使うと、副マイクロボルト信号は縦の軸線の1mV/divに普通しかダウン状態にならない規模に表示することができる。プリアンプはアナログの本当の差動入力およびアナログの低域フィルタ（調整可能な1Hz-1MHz）を含んでいる。f >100Hzのための入力参照されたRMSの騒音スペクトルは4 nV/√Hzであるまたはより少なく、そう例えば、1000のxの利益と、100つのHzからの1000のHzへの総騒音は1mV/div縦の規模の設定でである（low-impedance入力を仮定する）ピーク間の1つのdivよりより少し。ほとんどのオシロスコープは本質的にのまたはもっと騒音がミリボルトあるかもしれない高周波（速い）でき事を表示するように設計されている。但し、低頻度信号に大いにより少なく本質的な騒音、そう低雑音のプリアンプがあり、帯域幅制限フィルターは低頻度で小さい信号のために必要である。*ほとんどのアンプに~1000のHzの上の白色雑音スペクトル（平らな分光カーブ）の頻度がまったくある。この白色雑音スペクトルは通常√Hzごとの一定量のnVとして指定される。但し、典型的な受動の抵抗器とは違って、ソリッド ステート アンプの同等の入力騒音スペクトルは（nV/√Hzで）低頻度でより高くなる。通常nV/√Hzの数はf ≤10Hzのための~1/fに比例している。テーブルは下のさまざまな周波数範囲でLNA 10の実際の騒音を示したものだ。まったく頻度に、LNA 10典型的なソリッド ステート アンプよりより少ない騒音が大いにある。
