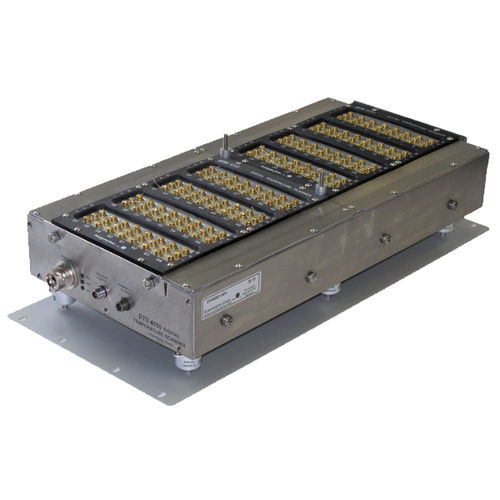

温度データ取り込みシステム DTS4050

組み込み式デジタルイーサネット

温度取得システム デジタル温度スキャナDTS4050について DTS4050シリーズ温度取得システムは、次世代のインテリジェント熱電対スキャンです。 DTS4050デジタル熱電対スキャナは、16、32、または64の熱電対入力を使用できます。 内蔵のローパス・フィルタ、22ビットA/Dコンバータ、DSPマイクロプロセッサを内蔵しています。 DTSモジュールは、高ノイズ環境向けに特別に設計されているため、比類のないコモンモードノイズに耐えることができます。 主な機能 DTS4050 • タイプE、J、K、N、R、S、T、Bに対応 • エンジニアリングユニット出力（°C、°F、°R、K） • イーサネットTCP/IPおよびUDPプロトコル • 1000VDCのチャンネル間アイソレーション • 600VDCの入力アイソレーション • 50～60 Hzのノイズ除去 • オープン熱電対テスト • IEEE1588 PTPv2同期 • 16、32、および64チャンネル アプリケーション DTS4050 • タービンエンジン • ディーゼルエンジン • コンプレッサテストセル • ボイラーおよびオーブンの温度監視 仕様 入力（Px） 16、32、または64ペアの6-32真鍮スクリュー端子に加え、シールドまたはオプションのパネルジャック コネクタ 通信 イーサネット 100baseT; RS-232（構成のみ） 出力 [電源電圧] °C、°F、°R、K、mボルト、またはカウント [18... 36 VDC] 通信プロトコル TCP/IPまたはUDP 熱電対タイプ ネジ端子：E、J、K、N、R、S、B、パネルジャックのオプション：E、J、K、S、T、T、T、T、T、T、T、T、T、T、T、T精度（動作範囲全体） E、J、K、N、T：±0.5℃、R、S：±2.0℃、B：±4.0℃、 UTR 精度 ±0.1℃ A/D 分解能 22ビット スキャンレート 64Tx：10Hz/チャンネル、32Tx：20Hz/チャンネル、16Tx：40Hz/チャンネル 動作温度（標準単位） 64Tx：-5～60°C、32Tx：-5～60度、16温度：-温度範囲が下がる
