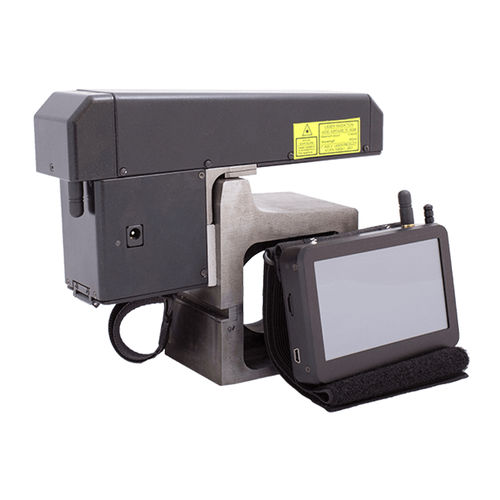

ホイールプロファイルゲージFDKPショートについて
このレーザープロフィルゲージは、レールホイールのフランジ(厚さ、傾斜、高さ)、リム/タイヤの厚さの幾何学的パラメータを測定し、ホイールロール表面の完全なプロファイルを測定するために開発されています。
この装置には、ホイールセットの摩耗データを保存・処理するためのデータベースとソフトウェアパッケージが付属しています。
この短い車輪形状測定器は、特に路面電車や軽便鉄道用に開発されたものです。
FDKPショートホイールプロファイルゲージの特長
車輪表面のフルプロファイルスキャン
数秒で測定
ホイールセットのロールアウトが不要
公差、検査、修理の管理
PDA、ソフトウェア、充電器を含む
校正証明書を含む
保護ケース付き
仕様
測定範囲
フランジ高さ
20mm~45mm
フランジ厚さ
20mm〜50mm
フランジ勾配
1mm〜15mm
リム厚
36mm - 100mm
測定誤差
フランジ高さ
± 0,05mm
フランジ厚さ
± 0,05mm
フランジ勾配
± 0.1mm以下
リム厚さ
± 0.1mm以下
平均測定時間、秒
4mm
レーザースキャンモジュールの寸法
201mm x 114mm x 54mm
---
