オイル用ヒーター CC 00 series

水用高温産業用

概要

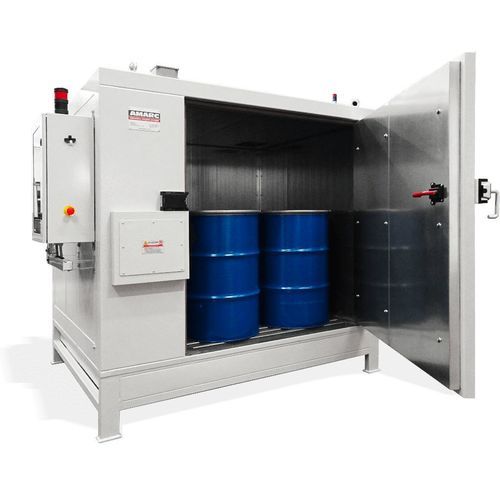

AMARCのドラム加熱キャビネットは、200 Lドラムまたは1000 LのIBC内の原料を加熱するために設計されています。標準仕様および完全カスタム仕様があり、産業プロセス向けに熱効率と機能安全を重視しています。

用途と適用分野

• 充填物の加熱、相変化、粘度低下、溶融など、移送や加工前の処理。
• 主な適用分野：化学、化粧品、医薬、食品・飲料、石油化学、ブレンド、石油・ガス。

構造
キャビネットは溶接鋼フレームを基礎とし、荷重支持用の金属板壁とアスベストフリーの鉱物ウール断熱パネルで構成されます。構造上の要点：

• 構造的堅牢性：荷役による衝撃に耐える保護内部構造と、構造計算された荷重支持棚。
• 断熱性能：熱橋を避け、熱損失を最小化する設計で効率的な熱交換を確保。

動作原理
主に強制対流による熱伝達を使用します。上部の換気ユニットが電気ヒーターまたは熱交換器（温水、蒸気、伝熱油）を通した空気を供給配管へ送り、ドラム/コンテナ全体に均一に配分して最適な熱交換のための乱流を発生させます。温度は制御盤のデジタル調節器と代表位置に配置されたプローブで管理されます。

標準モデルと構成オプション
30年以上の据付実績に基づく標準ラインは、多様なモデルと高い構成性を提供します。主な構成項目：

• 動作温度：標準 +100°Cまで；バリエーションで +150°Cまで（電気加熱）。
• 容量：2、4、8、12、16、24、32、40、48ドラム。
• 加熱方式：電気、蒸気、温水、伝熱油。
• 設置場所：屋内／屋外。
• ATEX/防爆オプション：内外部のゾーニング対応。

モデル — 単一ゾーン（概要）

• 2ドラム — CC 001 S1 — ゾーン：1 — 2 × 200 L — 幅 1580 mm × 奥行 1650 mm × 高さ 1950 mm — 搬送レベル：1
• 4ドラム — CC 002 S1 — ゾーン：1 — 4 × 200 L — 幅 2080 mm × 奥行 1650 mm × 高さ 1950 mm — レベル：1
• 8ドラム 水平 — CC 003 S1 — ゾーン：1 — 8 × 200 L — 幅 3595 mm × 奥行 1650 mm × 高さ 1950 mm — レベル：1
• 8ドラム 垂直 — NC 004 S1 — ゾーン：1 — 8 × 200 L — 幅 2445 mm × 奥行 1650 mm × 高さ 2970 mm — レベル：2
• 12ドラム 水平 — NC 008 S1 — ゾーン：1 — 12 × 200 L — 幅 5455 mm × 奥行 1650 mm × 高さ 1750 mm — レベル：1
• 12ドラム 垂直 — NC 029 S1 — ゾーン：1 — 12 × 200 L — 幅 2445 mm × 奥行 1650 mm × 高さ 4370 mm — レベル：3
• 16ドラム 垂直 — NC 007 S1 — ゾーン：1 — 16 × 200 L — 幅 3845 mm × 奥行 1650 mm × 高さ 2970 mm — レベル：2
• 24ドラム — NC 009 S1 — ゾーン：1 — 24 × 200 L — 幅 5455 mm × 奥行 1650 mm × 高さ 2970 mm — レベル：2
• 32ドラム — NC 013 S1 — ゾーン：1 — 32 × 200 L — 幅 6955 mm × 奥行 1650 mm × 高さ 2970 mm — レベル：2
• 40ドラム — NC 015 S1 — ゾーン：1 — 40 × 200 L — 幅 8865 mm × 奥行 1650 mm × 高さ 2970 mm — レベル：2
• 48ドラム — NC 028 S1 — ゾーン：1 — 48 × 200 L — 幅 9575 mm × 奥行 1650 mm × 高さ 2970 mm — レベル：2

モデル — マルチゾーン（概要）
マルチゾーン機は同一装置内で複数の独立した温度制御ゾーンを提供し、異なる製品を異なる温度で同時加熱できるほか、部分負荷時の省エネにつながります。例：

• 8ドラム 水平 2ゾーン（4+4） — CC 006 S1 — 幅 4040 mm
• 12ドラム 水平 2ゾーン（4+8） — CC 010 S1 — 幅 5555 mm
• 12ドラム 水平 3ゾーン（4+4+4） — CC 029 S1 — 幅 6010 mm
• 24ドラム 2ゾーン（8+16） — NC 016 S1 — 幅 6300 mm
• 32ドラム 4ゾーン（8+8+8+8） — CC 030 S1 — 幅 7975 mm

オプションとカスタマイズ
多彩なオプションでプロセス要件に対応：材料（炭素鋼 / 亜鉛めっき / AISI 304 / AISI 316 内外装）、特殊塗装（エポキシプライマー＋ポリウレタン仕上げ；腐食環境向け認証サイクル）、底部構造（3 mmプレート、チューブ構造、収集槽の容量・排水オプション）、ドアタイプ（片開/両開、スライド、シャッター、垂直自動シャッター）、風対策・挟み込み防止のロック、排気・空気更新システム（タイマー、ON/OFF、加熱/ドアとインターロック）、ガス検知器と安全ロジック連動、防水・高IP等級の制御盤、ガスゾーニングに対応したATEX設計バリエーション。

ドキュメントとレイアウト例
各モデルのレイアウト図および技術資料を用意（図面コード、容量、寸法、推奨稼働方法を表示）。

特性 / 技術仕様

• 加熱方式：電気、蒸気、温水、伝熱油；二重加熱組合せは要望により対応（例：電気＋蒸気）。
• 動作温度：標準 +100°C まで；バリエーションで +150°C まで（電気）。流体加熱の場合、到達温度はプラント供給条件に依存。
• 容量範囲：2〜48ドラム（または 1–12 IBC）；標準パレット寸法 1200×1200 mm（4ドラム/ステーション）。
• 構造：溶接鋼フレーム、鉱物ウール断熱パネル（アスベストフリー）；AISI 304 / AISI 316 のオプション仕上げ。
• 制御：プローブ付きデジタル温度調節器；モデルにより単一または複数の制御ゾーン。
• 安全性：ATEX対応オプション、ドアインターロック、挟み込み防止装置、排気インターロック、ガス検知器。
• 底部/タンクオプション：標準3 mm底板またはチューブ底、複数容量の収集槽、フランジ接続またはボールバルブによる排水。
• 設置：屋内/屋外バリエーション；屋外仕様は追加シーリング、保護屋根、高IP制御盤を含む。
• ドキュメント：モデル別PDFレイアウトおよび技術図、寸法、オプション一覧、設置注意事項を含む総合パンフレット。
