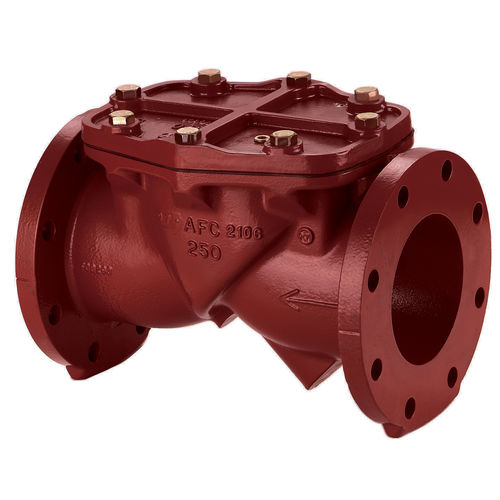

スイング式逆止弁 2100 series

コンパクト

AMERICAN 2100シリーズはシンプルで耐久性に優れ、従来の金属製スイングチェックバルブよりもデザイン性が向上しています。2100シリーズは軽量ダクタイル鋳鉄製のボディとボンネットを採用しています。両方の部品は組立前にエポキシ樹脂でコーティングされています。バルブはタイプ304ステンレス鋼ファスナーで固定されています。ダクタイル鋳鉄は、鉄の化学成分にマグネシウムを添加しているため、灰色の鋳鉄の2倍以上の引張強さを持っています。このチェックバルブは、ANSI/AWWA C508に完全に準拠しており、NSF/ANSI 61およびNSF/ANSI 372の認証を受けており、米国安全飲料水法（SDWA）に準拠していることを実証しています。 ディスクはダクタイル鋳鉄製で、ステンレススチール製のシャフトにナイロンの補強材で固定されています。ディスクとシャフトはEPDMゴムで完全に密閉されており、バルブの唯一の可動部となっています。2100シリーズの定格は250 psigです。5 psig以上の圧力では、バルブはゼロリークでシールされます。流れの状態では、水路を遮るものはありません。 このバルブは、ディスクのスラムを最小限に抑えるように設計されています。バルブのユニークな形状により、従来のほとんどのチェックバルブの90度の移動に比べて、ディスクは全開位置から全閉位置まで35度しか移動しません。これにより、流体の流れが逆流する前にバルブを閉じることができます。
