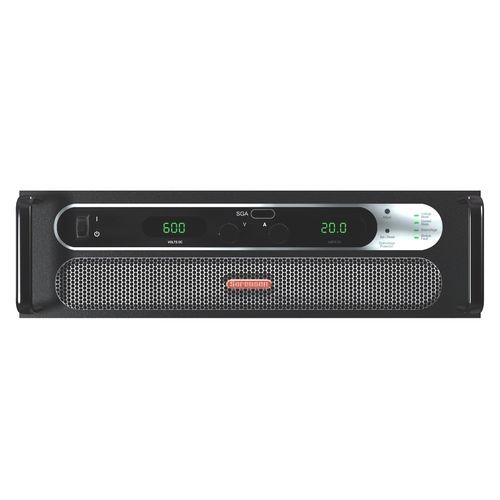

卓上電源 SGA

DC電子機器用高出力

概要
Sorensen SGA Seriesは、モジュラー式かつプログラム可能な直流電源シリーズで、単一シャーシ（4～30 kW）からマルチシャーシ構成で最大1.9 MWまで拡張可能な直流電源を提供します。アーキテクチャは5 kWのパワーモジュールをビルディングブロックとして採用し、柔軟な電圧/電流構成を実現します。前面吸気による冷却設計により、高密度ラック実装とスタック設置が可能です。

主要仕様（製品概要表より）

• モデル：SGA Series
• 電圧範囲：10 V～1000 V
• 電流範囲：5 A～2400 A
• シャーシ当たり出力：4 kW～30 kW
• パワーモジュール容量：モジュールあたり5 kW
• シャーシあたりモジュール数：1～6（電圧に依存）
• 並列接続能力：最大システム1.9 MW、最大32,500 A
• 高い電力密度：3U筐体で20 VDCまで15 kWを実現
• 冷却/パッケージ：前面吸気によるスタック設置対応
• 制御/リモートオプション：アナログ、IEEE-488.2 + RS-232、Ethernet/RS-232、絶縁アナログ制御、複合オプション

用途

• バーンイン
• 適合性試験
• 材料研究
• プロセス制御
• 製品検証
• 自動車用電子機器
• ラックマウントATEシステム
• バッテリ充電

製品の特徴と設計上の詳細
SGA Seriesは5 kWのモジュールを基軸とし、電圧選択により1～6個のモジュールをシャーシに搭載してシャーシ当たり4～30 kWを提供します。シャーシを並列接続することでシステム全体を最大1.9 MWにスケール可能で、並列化されたユニットは単一の電源のように全体電流を提示します。前面吸気による冷却設計とコンパクトな3U/6U筐体により、ラック密度を高め側面クリアランスなしでのスタック設置が可能です。

マニュアル、データシート、ソフトウェア（利用可能なリソース）
利用可能な資料には、SGA操作マニュアル、日本語操作マニュアル、Ethernet/IEEE/RS-232のプログラミングガイド、SG Seriesデータシート、SGA対SGXのインフォグラフィック、LabVIEWドライバ、ファームウェアパッケージ、仮想パネル、Flash Wizardユーティリティ、GUIパッケージ、IVI-COMラッパー等が含まれます。

オプションとアクセサリ（概要）
制御オプション：

• A = アナログ

入力電圧オプション：

• C = 入力 187 / 242 VAC
• D = 入力 342 / 440 VAC
• E = 入力 396 / 528 VAC

リモート制御および組合せオプション：

• 0A = オプションなし
• 1A = IEEE-488.2 + RS-232C
• 1C = Ethernet / RS-232
• 1D = 絶縁アナログ制御
• 1E = シャフトロック
• 2A = 1A + 1D
• 2G = 1A + 1E
• 2H = 1C + 1E
• 2J = 1D + 1E
• 3C = 1A + 1D + 1E
• 3G = 1C + 1D + 1E

プロセスおよび校正オプション：

• AA = オプションなし
• AB = ANSI / NCSL Z540-1 に準拠した校正証明書（試験データ含む）

変更およびアクセサリ（例）：

• AJ = 前面パネル防塵フィルタ - 工場取り付け（3Uのみ）
• CV = 400 Hz AC入力 @ 208 VAC（6Uのみ；3Uでは標準）
• PF = 一部電圧範囲に適用される受動力率補正（0.9）
• 890-453-03 = 並列接続ケーブル（最大5台まで）
• K550212-01 = 3Uラックスライド（5/10/15 kWモデル）
• K550213-01 = 6Uラックスライド（20/25/30 kWモデル）
• K550532-01 = 前面パネル防塵フィルタキット（現地取り付け、3U）
• 9550589-01 = AC入力カバー（3U）

注意

• 5 kWのモジュラーアーキテクチャにより柔軟なシャーシ構成と並列接続による高い総システム出力が可能です。
• 前面吸気とコンパクトな筐体により高いラック密度とスタック設置が可能です。

技術仕様

• モデル名：SGA Series
• 電圧範囲：10 V～1000 V
• 電流範囲：5 A～2400 A
• シャーシ当たり出力：4 kW～30 kW
• パワーモジュールサイズ：モジュールあたり5 kW
• シャーシ当たりモジュール数：1～6（電圧に依存）
• 並列接続能力：最大1.9 MW、最大32,500 A
• 高い電力密度：3Uで20 VDCまで15 kW
• 冷却/パッケージ：前面吸気によりユニットを要求クリアランスなしで積み重ね可能
• 制御/リモートオプション：アナログ、IEEE-488.2 + RS-232C、Ethernet/RS-232、絶縁アナログ制御、複合オプション
• プロセス＆校正オプション：ANSI / NCSL Z540-1 に準拠した校正証明書（AB）
