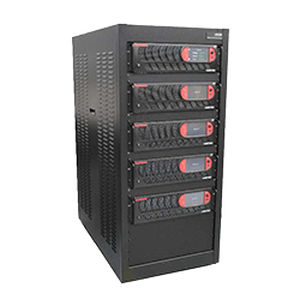

ラックマウント電源 HPX

DC産業用自動装置用

概要
HPXシリーズは、厳しい試験仕様を要求する市場と用途向けの高出力直流電源であり、キャスター付きラックマウントキャビネットで柔軟かつ低ノイズの電力を供給します。HPXシリーズはコンパクトな設置面積で高速かつ精密なプログラム制御と高度な機能を提供します。

主な概要
モデル: HPX Series
電圧: 10V - 1000V
電流: 45A - 6000A
出力: 36kW - 240kW
概要: 高出力拡張可能プログラム可能DCシステム

主な特徴

• 現在および将来の試験要件に対応する構成可能な高出力
• カスタムソリューションに匹敵する精度を備えたコスト効果の高いシステム電力
• 厳しい試験仕様を必要とする多様な市場と用途に対応

モジュラーアーキテクチャの利点

• 電源ビルディングブロックが故障してもシステムは稼働し続ける
• モジュール化によりビルディングブロックレベルでの効率的な保守とスペア管理が可能
• インテリジェント制御により高度なシーケンス制御や定格電力モード（独立した最大電圧、電流、電力設定）をサポートし、設定の保存/呼び出しが可能
• 柔軟な制御: 前面パネル手動制御、アイソレートされたアナログ入力、RS232、Ethernet (LXI)、オプションのIEEE-488インタフェース

高度な機能

• 高いDC電力密度: シングルベイラックで最大150 kW、デュアルベイで最大240 kW
• 不揮発的な電圧変動を抑える高速負荷過渡応答
• 速度重視の用途向けに優れた立ち上がり/立ち下がり時間を実現する高速スルーレート
• 感度の高い用途に対応する低リップル
• 温度制御の可変速ファンにより低騒音を実現
• 高精度: 外部DMMを必要としない内蔵電圧/電流測定
• モジュラーアーキテクチャによりスペア管理と保守が簡素化

運用および保護機能

• 危険な故障に対する保護を備えた自動CV/CC切替
• 危険時の外部出力遮断のためのRemote Shutdown (S/D)インターロック
• 外部からの制御利便性を高める外部アナログプログラミングオプション
• ライン電圧降下を補正するRemote Sense
• 小型化された筐体で高精度、優れた過渡応答、低ノイズを実現するFETベース高周波スイッチング技術

市場と用途
通信およびIT — レーザーダイオードの検証および試験
産業オートメーションおよびプロセス制御 — PVインバータ、燃料電池、再生可能エネルギーの研究開発
磁石、RFアンプおよびビームステアリング — 航空宇宙および衛星試験
ヒータ供給 — 水処理および浄化
バッテリー、ウルトラキャパシタおよびエネルギー貯蔵試験 — 半導体プロセス
材料研究 — ガス、化学、石油およびユーティリティプラント
電解めっき、スパッタリングおよびコーティング — EOLテスト、QCおよび検査
電気部品の検証 — 国防、軍事および航空宇宙ATE
バーンインおよび無人テスト — 適合性試験
自動車コンポーネント、ECUおよびHILテスト — 各種自動車試験用途

モデル / オプション（概要）
入力電圧オプション:
C（オプション）: 208/230 V (187–253 Vac)
D（オプション）: 380/400 V (342–440 Vac)
E（標準）: 440/480 V (396–528 Vac)

リモート制御およびパネルオプション:
1C: 追加オプションなし（EthernetおよびRS232C標準）
2F: IEEE-488.2
2G: アイソレートアナログ制御
2H: AC入力ブレーカ + EPOパネル < 125 A/相
2I: AC入力ブレーカ + EPOパネル < 250 A/相
2J: AC入力ブレーカ + EPOパネル < 400 A/相
2K: AC入力ブレーカ + EPOパネル < 600 A/相
3C: アイソレートアナログ制御 + AC入力ブレーカ + EPOパネル
3E: IEEE-488.2 + アイソレートアナログ制御
3F: IEEE-488.2 + AC入力ブレーカ + EPOパネル
4A: IEEE-488.2 + アイソレートアナログ制御 + AC入力ブレーカ + EPOパネル

機関認証（例）
00: なし
UL: UL/CSA NRTL 認証
CE: CE 認証

仕様 / 技術データ

• シリーズ: HPX Series
• 出力電圧範囲: 10 V 〜 1000 V
• 出力電流範囲: 45 A 〜 6000 A
• 出力電力範囲: 36 kW 〜 240 kW
• 電力密度: シングルベイで最大150 kW、デュアルベイで最大240 kW
• 制御インターフェース: 前面パネル、アイソレートアナログ入力、RS232（標準）、Ethernet (LXI)（標準）、IEEE-488（オプション）
• モード: 自動定電圧/定電流クロスオーバー；定電力モード
• 保護: Remote Shutdown (S/D) インターロック、危険故障保護
• 過渡性能: 高速負荷過渡応答と高速スルーレート
• ノイズと冷却: 低リップル、温度制御可変速ファンによる低騒音
• 測定精度: 外部DMM不要の内蔵電圧/電流測定
• 構造: モジュラー方式、FETベース高周波スイッチング変換技術；キャスター付きラックマウントキャビネット
