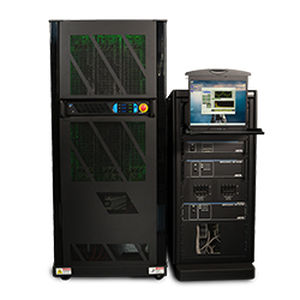

イミュニティテスト システム CTSHL

精密高圧電流

概要
California Instruments (AMETEK Programmable Power) の CTSHL シリーズは、IEC 準拠のハーモニクスおよびフリッカ試験システムであり、高出力の AC/DC 試験用途向けに設計されています。ラボやメーカー向けに、ハーモニクス、フリッカ、低周波免疫に関する規格適合性を検証するための完全で監査対応のソリューションを提供します。

完全な試験ソリューション／伝導エミッション試験

• IEC 61000-3-2
• IEC 61000-3-3
• IEC 61000-3-11
• IEC 61000-3-12

サポートされる試験規格

• IEC 61000-3-2:2018+AMD1:2020 CSV — ハーモニック電流放出の限度（機器 ≤316 A/相） — 版 5.1
• IEC 61000-3-3:2013+AMD1:2017+AMD2:2021 CSV — 電圧変動、フリッカの制限（機器 ≤316 A/相） — 版 3.2
• IEC 61000-3-11:2017 RLV — 電圧変動、フリッカの制限（機器 ≤275 A/相） — 版 2.0
• IEC 61000-3-12:2011+AMD1:2021 CSV — ハーモニック電流放出の限度（機器 ≤316 A/相） — 版 2.1
• IEC 61000-4-11:2020 RLV — 電圧ディップ、短時間遮断、電圧変動に対するイミュニティ試験（機器 ≤316 A/相） — 版 3.0（プレコンプライアンス）
• IEC 61000-4-13:2002+AMD1:2009+AMD2:2015 CSV — ハーモニクスおよびインターハーモニクス（AC 電源ポートでの系統信号を含む） — 版 1.2
• IEC 61000-4-14:1999+AMD1:2001+AMD2:2009 CSV — 入力電流が相当たり 16 A を超えない機器の電圧変動イミュニティ試験 — 版 1.2
• IEC 61000-4-17:1999+AMD1:2001+AMD2:2008 CSV — DC 入力電源ポートのリップルに対するイミュニティ試験 — 版 1.2
• IEC 61000-4-28:1999+AMD1:2001+AMD2:2009 CSV — 電源周波数変動に対するイミュニティ試験（入力電流 ≤16 A/相） — 版 1.2
• IEC 61000-4-29:2000 — DC 入力ポートにおける電圧ディップ、短時間遮断および変動の試験 — 版 1.0（プレコンプライアンス）

CTSHL シリーズの主な特長

• IEC 61000-4-7 準拠のサンプリングを実現する PC バス直結 DAQ と、高速ディスクストリーミングによる監査対応記録。
• リアルタイムのフルカラーディスプレイと継続的な PASS/FAIL 監視を備えた PC ベースのハーモニクス／フリッカ試験ソフト。
• EN/IEC 61000-3-11 に従い、Zref と測定されたフリッカパラメータから最大許容システムインピーダンス（Zsys）を自動計算。
• 直感的な試験セットアップ、データ解析および PDF／MS Word 出力対応のレポート作成。
• ギャップのない高解像度取得により、再生や詳細なポストテスト解析が可能（必要に応じ ASCII エクスポート）。
• 単一ステップおよび高速再生モードで試験結果を確認可能。

AC 電源
CTSHL 構成には Sequoia または Tahoe シリーズの AC/DC 電源が必要です。これらは最大相当たり 125 ARMS の高電流能力、先進的な任意波形生成、精密測定および波形解析機能を提供します。CTSHL はこれらの AC 電源向けの構成／オプションとして供給されます。

高速 PC 直結データ取得
DSP ベースのデータ取得により IEC 準拠のサンプリングと PC バスへの直接ストリーミングを提供します。信号整合・絶縁ユニット（PACS-3-75）が AC 出力と被試験機器（EUT）を接続し、絶縁、整合およびアンチエイリアスフィルタリングを行います。EUT はリアパネルの端子ブロックに配線されます。

包括的なハーモニクスアナライザ
詳細な電圧・電流測定を行う IEC 準拠の電力アナライザを含みます。ハーモニクスおよびインターハーモニクスは IEC 61000-4-7 に適合するためギャップなしでリアルタイム測定されます。AC 電源電圧と EUT の電力を継続的に監視し、IEC クラス限度に対する PASS/FAIL 検出を行い、結果をパスワード保護データベースに保持します。

IEC 準拠のフリッカ基準インピーダンス
IEC 60725 準拠の基準インピーダンスを用意：OMNI-3-75（相当たり 75 A RMS）を 43" キャビネットに収納して IEC 61000-3-11 用、OMNI-3-37 は IEC 61000-3-3（<16 ARMS）用。クイックコネクト方式で切替可能です。

準拠フリッカメータ
DSP を搭載した IEC 60868 準拠のフリッカメータ（PACS）がキャビネット内に統合されています。

CTSHL 構成に含まれるもの

• PACS-3-75 測定システム（OMNI-3-75 キャビネット搭載）
• OMNI-3-37MX 三相集約インピーダンス（IEC 61000-3-3 フリッカ用）
• OMNI-3-75 三相集約インピーダンスキャビネット（IEC 61000-3-11 フリッカ用）
• CIC652 CTSL ソフトウェア（IEC 61000-3-2、IEC 61000-3-3 用、P/N CIC652）
• CIC651 CTSH ソフトウェア（IEC 61000-3-12、IEC 61000-3-11 用、P/N CIC651）
• PCIe DAQ カード内蔵のラックマウント PC
• 統合キーボードとモニタを備えたラックマウントコンソール

PC 要件

• CPU：Pentium 4、1.2 GHz 以上
• RAM：256 MB 以上
• ハードディスク：20 GB 以上（プログラム格納に 20 MB 必要）
• 表示：カラー SVGA モニタ
• スロット：A/D カード用の PCI スロットが必要
• ソフトウェア：MS Word、Windows
• IEEE-488：電源制御用に National Instruments の IEEE コントローラと PC スロットまたは RS232 ポートが必要

その他の関連 AC ソースオプション

• EN/IEC 61000-4-11 電圧ディップおよび遮断試験オプション（プレコンプライアンス）
• EN/IEC 61000-4-13 ハーモニクスおよびインターハーモニクス試験オプション

PC オプションとアクセサリ

• CIC-PC：CTS と MXGUI をプリインストールした Pentium クラス PC（ケース、キーボード、マウス、Windows、MS Word 含む）
• CIC-PCX：CIC-PC に 15" モニタとプリンタを追加
• CI400PCI：予備 PCI A/D カード
• CI68C：PCI 用 37 ピン信号インターフェースケーブル予備

技術仕様

• 製品ファミリ / 型式：CTSHL Series
• 製造元 / ブランド：California Instruments (AMETEK Programmable Power)
• 対応規格：IEC 61000-3-2; IEC 61000-3-3; IEC 61000-3-11; IEC 61000-3-12; IEC 61000-4-11; IEC 61000-4-13; IEC 61000-4-14; IEC 61000-4-17; IEC 61000-4-28; IEC 61000-4-29; IEC 61000-4-7; IEC 60725; IEC 60868
• AC ソース要件：Sequoia または Tahoe シリーズの AC/DC ソースが必要（相当たり最大 125 ARMS）
• 含まれる測定システム：PACS-3-75、OMNI-3-37MX、OMNI-3-75
• 含まれるソフトウェア：CIC651 (CTSH) および CIC652 (CTSL)
• DAQ：PC バス直結の PCIe DAQ カード内蔵
• フリッカメータ：IEC 60868 準拠の PACS + DSP
• キャビネット：OMNI シリーズ用 43" キャビネット
• PC 要件：Pentium 4 以降、256 MB RAM、20 GB HDD、カラー SVGA、A/D 用 PCI スロット
• 出力 / 機能：ハーモニクスおよびインターハーモニクス測定、フリッカ測定、継続的な PASS/FAIL 監視、IEC 準拠の詳細な試験レポート
