自動テスト システム

... 自動車産業における推進力の電動化へのシフトにより、生産環境におけるEOL（End of Line）およびCOP（Conformity of Production）テストベッドに対する需要が急速に高まっています。当社の自動化システムAVL PUMA 2™ Productionは、e-axle、バッテリー、燃料電池などのさまざまな被試験ユニット（UUT）用に特別に設計されています。 生産効率を向上させ、費用のかかるリコールを回避するために、自動車業界では、一貫性のあるスマートなテスト技術と、製造・組立工程を考慮した関連産業オートメーションが必要です。 お客様の生産環境に完全に統合された自動化システムは、24時間365日の無人運転のニーズをカバーします。検査結果データは、ホストシステムAVL ...

... OEMとバッテリー・サプライヤーは、進化する自動車市場のために新しいパックを開発し続けなければならない。バッテリー電気自動車（BEV）にとって、走行距離は重要な要素であり、バッテリーセルとパックの容量は極めて重要である。容量に加えて、電流と電圧もバッテリー開発の中心です。そのため、バッテリーパックを検証するための試験システムは最先端のものである必要があります。 当社のAVLソリューションは、さまざまな環境条件下ですべての重要なパラメーターを測定します。さらに、バッテリー試験に必要な追加ツールに接続する多機能インターフェースを備えています。AVLは、バッテリー開発におけるあらゆるニーズに対応するハードウェアとソフトウェアのクローズドツールチェーンを持っています。お客様のための開発サービスと試験装置の独自開発の組み合わせにより、AVLはバッテリー試験の領域で直面する課題を総合的に捉えることができます。 最大限の信頼性のための安全性と統合 AVLバッテリーモジュール/パックTS™は、モジュールおよびパックレベルでの信頼性が高く安全なバッテリー試験のために設計された、完全に統合された試験システムです。高度な技術、堅牢な安全機能、シームレスなシステム統合を組み合わせ、最新のバッテリー開発の要求を満たします。 主な特長 AVL ...

... - トランスおよびバス差動リレーのテスト用に最大9つの電流を提供 - FREJA Winソフトウェアによる完全自動テスト - 直感的な高解像度グラフィック・タッチスクリーンを使用したスタンドアロン操作。 - 4電圧チャンネル、3電流チャンネル、変換可能な電圧チャンネルで1電圧、6電流を供給 - 大電流、高出力 - 各相最大60A/300VARMS - ダイナミックGPS衛星同期エンド・ツー・エンド試験機能 - IEC 61850テスト機能 FREJA 549リレーテストシステムは、保護リレーの二次試験用に設計された多目的、軽量、ポータブルな試験装置です。最大9つの電流チャンネルを提供し、FREJA ...

... - 変電所三相試験用テストボックス - 3つの電流と4つの電圧 - スタンドアロン機能 - 現場での使用に耐える堅牢性と信頼性 - 単相モードで900V、105Aを発生させることが可能 - 二次および一次試験 SVERKER 900リレー・変電所試験システムは、配電変電所、再生可能エネルギー発電所、産業用途で高まる三相試験のニーズに対応する、エンジニアのための究極のツールボックスです。電流源と電圧源の強力な組み合わせと、多様な測定の可能性を備えています。 SVERKER ...

... - FREJA Winソフトウェアによる完全自動検査 - 直感的な高解像度グラフィック・タッチスクリーンを使用したスタンドアロン操作。 - 大電流、高出力 - 各相最大60A/300VA rms - 4電圧チャンネル、3電流チャンネル、変換可能な電圧チャンネルで1電圧、6電流を提供 - ダイナミックGPS衛星同期エンドツーエンド試験機能 - IEC 61850試験機能 FREJA 546リレーテストシステムは、保護リレーの二次試験用に設計された多目的の軽量ポータブル機器です。FREJA Localソフトウェアを実行する内蔵タッチスクリーンユーザーインターフェースを介して手動で操作することも、FREJA ...

... HV DAC-300 高圧ケーブル用試験診断システム 230 kVまでのケーブルの試験および診断用に設計されています。 多機能：ケーブル耐力試験とPD診断が1つのシステムで可能 IEC 62067およびIEEE 400.4に準拠したモニター試運転テストが可能 ポータブル設計により高い適応性 ...

... HV DAC-200 高圧ケーブル用試験診断システム 最大132 kVまでのケーブルの試験および診断用に設計されています。 多機能：ケーブル耐力試験とPD診断が1つのシステムで可能 IEC 60840およびIEEE 400.4に準拠したモニター試運転テストが可能 ポータブル設計により高い適応性 ...

... 概要
VIP Ultra は Cosmic による次世代の自動試験装置（ATE）で、パワー半導体（Si、SiC、GaN）の高スループット試験向けに設計されています。クリーンルーム統合を想定しており、並列スケールは 48 サイト（80 V / 250 A）から 16 サイト（4 kV / 250 A）まで対応し、DC およびエネルギー・ストレス試験をコンパクトな設置面積で実行できるように最適化されています。

主な利点 / 選ばれる理由

• パワー製品の試験フローにおける総保有コスト（TCO）の低減
• 広範な並列試験能力による超高スループット
• プローバーやハンドラとの統合が容易な最小限の占有面積

... 概要
DMT EVOは、R&D、ラボ、試作前および量産後の段階でのICの特性評価・検証に適した、コンパクトなミックスドシグナル／デジタル自動試験装置（ATE）です。最大5スロットのモジュラーメインフレームにより、電源、デジタルモジュール、AWG／デジタイザ、測定ユニットを組み合わせて柔軟に構成できます。直感的なグラフィカルUIで操作し、テスト記述を最適化された実行コードに変換する自動コード生成ツールKronosを備えています。

主な利点

• ラボや試作環境に適した非常にコンパクトな占有面積で高密度のリソースを提供。
• Kronosによる自動コード生成でテスト開発時間を短縮。
• トラブルシューティング用のオシロスコープなどデバッグツールを統合。
• 最大5スロットの柔軟なモジュール組合せにより要求に合わせて構成可能。
• アナログおよびミックスドシグナルICのライフサイクル全体での特性評価に適合。

... 概要
VIP Extended は、シリコン、SiC、GaN のパワーデバイス向け並列試験に対応した構成可能な自動試験装置（ATE）システムです。Wafer sort、strip test、pick & place、gravity handler 環境向けに設計され、最大48並列のテストサイトをサポートしてスループットを向上させ、試験あたりのコストを低減します。

主な特徴

• ドライバIC、IGBT、パワーMOSFET、Power

... • 精度Cx ±1%、tgδ ±0.00040 • 容量範囲3 pF–60000 pF10 kV 内部 • 分解能0.001 pF • 試験電流10 μA–5 A • 電圧範囲0.2–10 kV、最大 200 mA • 周波数40–70 Hz、50/60 Hz デュアルオプション • 寸法/重量430×330×350 mm、28 kg HZ-2000H 変圧器タンデルタ試験器は、変圧器、CT/PT、ブッシング、コンデンサ、避雷器の誘電損失および絶縁状態を測定します。周波数変換電源とデジタルフィルタにより干渉を抑制し、変電所や強い電磁場環境でも信頼性の高い測定結果を提供します。高分解能と広い測定範囲により、湿気、経年劣化、局所的な絶縁欠陥を検出でき、定期点検、試運転、予防保全に対応します。 大型タッチスクリーン、内蔵メモリ、リアルタイムクロックを備え、自動保存・呼び出し・現場印刷マイクロサーマルプリンタを可能にします。コンピュータ接続により結果の集中管理も可能です。接地検出、過電圧、過電流、感電防止などの多重保護で安全操作を確保。コンパクトで携帯性に優れ、精度・効率・安全性を兼ね備え、電力会社、変電所、研究機関および現場作業に最適です。 ...

... 変圧器誘電損失試験装置は、電気機器の絶縁における全体的な湿気による劣化や局所的な欠陥を効果的に検出する絶縁試験の基本的な方法です。電気機器の製造、設置、引渡し、予防保守試験など、幅広い分野で利用されています。変圧器、相互インダクタ、リアクトル、コンデンサ、ブッシング、避雷器などの誘電損失を測定することは、それらの絶縁性能を評価するための基本的な技術です。 誘電損失試験装置は、周波数変換電源技術を採用することで、従来のブリッジ測定方法の限界を克服しました。マイクロコントローラと最新の電子技術を駆使し、自動周波数変換、モード／数値変換、データ処理を実現しています。強力な耐干渉性、高速測定、高精度、自動デジタル化、そして簡単な操作を特徴としています。 この電源装置は、45Hzと55Hzの純粋な正弦波を出力する高出力スイッチングユニットを搭載しています。また、自動電圧調整機能も備えており、最大10kVの電圧を供給できます。テスターは50Hzの干渉を自動的に除去するため、変電所など、電磁干渉の大きい環境での大規模なフィールドテストに適しています。 変圧器誘電損失試験装置は、変圧器、相互インダクタ、ブッシング、コンデンサ、避雷器、およびその他の電気機器の試験のために電力業界で広く使用されています。 ...

... 誘電損傷測定は絶縁試験における基本的な方法であり、電気機器の絶縁における全体的な湿気による劣化と局所的な欠陥の両方を効果的に検出できます。電気機器の製造、設置、引渡し、予防試験など、幅広い分野で利用されています。変圧器、リアクトル、コンデンサ、筐体、避雷器などの誘電損傷測定は、それらの絶縁性能を評価するための最も基本的な方法です。 この方法は、周波数変換電源技術、マイクロコントローラ、そして自動周波数変換、アナログ/デジタル変換、データ処理といった最新の電子技術を駆使することで、従来のブリッジ測定技術を打破します。高速試験、高精度、自動デジタル操作、そして使いやすさを実現します。電源は高出力スイッチを採用し、自動電圧調整機能により45Hz、50Hz、55Hzの純正正弦波を出力し、最大500Vまで供給可能です。自動フィルタにより50Hzの干渉が除去されるため、変電所の電磁干渉フィールド試験に最適です。 電力業界では、変圧器、リアクタ、ケーシング、コンデンサ、避雷器、その他の機器のテストに広く使用されています。 ...

... ADTS 405 MkIIは、信頼性と高精度を備えた最高性能のエア・データ・テスト・システムです。 頑丈でコンパクトなデザインは、当社の継続的な研究開発、お客様からのフィードバック、そして何千台もの自動圧力コントローラーの製造から得た経験の結果として進化しました。 これにより、性能、保守性、操作の簡便性がこの業界をリードする機器に最適化されました。 ...

... CTアナライザー用スイッチボックス 強力なコンビネーション CT SB2スイッチボックスは、多比率の電流トランスの自動テストを可能にするCTアナライザ用のアクセサリーです。電流トランスの全タップおよびCTアナライザーに接続します。これにより、CTアナライザーですべての巻線の組み合わせの変圧比を自動的にテストすることができます。CT SB2は、CTアナライザーの横に置くか、直接取り付けることができます。重量は11 kgで、持ち運びが容易なため、移動しながら現場で使用するのに適している検査システムです。 主な機能 - ...

... PW41i（Advanced）は、大電流出力（3×40A）と高電圧出力（4×300V）を備えた信頼性の高い保護継電器試験セットです。ローカル制御とPC制御の両方に対応しています。10.4インチタッチスクリーンを内蔵し、ローカル制御が可能です。PowerTestリレーテストソフトウェアを介して外部PCに接続し、同様にテストを行うことができます。PW41i は配電網の依託仕事のための好ましく、経済的なテスト解決です。 特徴 -高い流れおよび力の出力、400VA/phase までの最高の力の出力 3×40A -10.4inch ...

... PNS330iシリーズデジタル保護リレーテストセットは、PONOVOが発売した携帯型テスト製品です。PNS330i-3、PNS330i-6、PNS330i-6Aの3モデルがある。全体の重量は約3kg。高精度のアナログ電圧・電流出力と多チャンネル光デジタルインターフェースを持ち、アナログとデジタルを同時に出力することができ、従来の二次設備試験とインテリジェント二次設備試験の要求を十分に満たしている。 PNS330iシリーズはLinuxオペレーティングシステムを採用し、Wi-Fi、Bluetoothなど複数の通信方式をサポートし、携帯端末やクラウドサーバーと接続できる。 PNS330iシリーズは、変電所の二次設備の運転と保守のための新世代の試験ツールである。 製品の特徴 - ...

... L336EXi超軽量デジタル保護継電器テストセットは、PONOVOが発売したL336iシリーズの新世代ポータブル継電器テスト装置です。全体の重量はわずか9kgです。6つの電流出力と6つの電圧出力、ファイバーデジタル出力機能を備えており、電磁リレー、数値リレー、マイコンリレー、IEC61850に基づくデジタルリレーなど、あらゆる種類のリレーの試験に使用できます。 L336EXiは、ローカルタッチスクリーンにLinuxオペレーティングシステムを採用し、ウィンドウズシステムによる外部PC制御もサポートしています。 特徴 - ...

... DX-300は自動ホール効果試験システムであり、半導体および導電性材料を特性評価するための電磁式の完全自動測定プラットフォームです。自動化されたVan der Pauw／Hall測定とデータ解析により、電気的および磁気輸送パラメータを提供します。

主な機能

• 自動結果算出：体積および表面のキャリア濃度、移動度、抵抗率、ホール係数、磁気抵抗など。
• 統合ハードウェア：電磁石と電源、高精度定電流源、高精度ボルテージメーター、System SourceMeter、マトリクスカード、ホール試料ホルダー、3Dマイクロプローブステーション、ビデオ顕微鏡、標準試料。
• ワンキー自動測定と自動Van

... この機器システムは、電磁石、電磁石電源、高精度定電流源高精度電圧計、ガウス計、ホール効果サンプルホルダー、標準サンプル、高温および低温デュワー、温度コントローラー、およびシステムソフトウェアで構成されています。 テスト可能な材料: - 半導体材料: SiGe、SiC、InAs、InGaAs、InP、AlGaAs、HgCdTeおよびフェライト材料など。 - 低インピーダンス材料: グラフェン、金属、透明酸化物、弱磁性半導体材料、TMR材料など。 - 高抵抗材料: 半絶縁GaAs、GaN、CdTeなど テクニカルインジケーター ...

... 概要

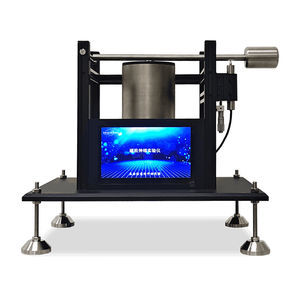

本磁歪試験機は、交流磁場下における鉄磁性材料の長さ変化（磁歪係数 λ）を測定し、磁場強度と材料変形の関係を記録して、学習・教育・研究に利用できるデータを提供します。

製品の特長

• リアルタイム可視化：表示画面は磁場強度と磁歪の関係をリアルタイムでプロットし、直感的に観察できます。
• データの完全記録：装置は試験全体のデータを一括で記録し、トレーサビリティと解析に対応します。
• 教育用デモに適合：グラフ表示が教室や実験室での磁歪挙動の説明を支援します。
• 人的誤差の低減：データ自動取得により手動記録に伴う転記ミスを排除します。

• 磁歪効果の基本原理と物理的メカニズムを理解する。
• 試験機を用いて試料の磁歪係数

... ケーブル用 UHV AC 共振テストセットは、0～1000 kV までのケーブル及びその他の高電圧機器の耐電圧試験を行うための携帯型周波数変換式共振試験システムです。本機は AC 電源、励磁トランス、高電圧リアクトル、高電圧分圧器、SPWM デジタル波形発生器および IPM モジュールを統合し、DSP ベースの制御により安定した共振試験を実現します。

主な機能と技術的特長

• 保護機能：過電圧、過電流、ゼロスタート、システムのはずれ（デチューニング）およびフラッシュオーバー保護を統合。過電圧/過電流のしきい値はユーザーが設定可能です。
• 3

... UHV 周波数変換 AC シリーズ共振試験システムは、モジュラー構成の DSP プラットフォームを採用した可搬型共振試験システムで、大容量の容量性試験および高電圧の予防的耐電圧試験に対応します。AC 電源、励磁変圧器、高電圧リアクタ、高圧分圧器などで構成され、現場設置を想定した保護機能と動作モードを備えています。

主な利点

• 包括的な安全保護：過電圧、過電流、ゼロスタート、フラッシュオーバー発生時のデチューン（調整解除）などの多段保護を装備し、保護閾値をユーザーが調整可能で被試験体と機器を保護します。
• 柔軟性と効率性の向上：全自動（Full

... 概要
UHV(L) AC直列共振耐電圧試験システムは、11 kV / 30 MW 程度までの水力発電機および類似の電気機器のAC耐電圧試験向けに設計されています。可変周波数・インダクタンス調整機能を備えた直列共振方式により、DSPプラットフォームで高精度かつ高速な試験を実現し、保護機能を統合しています。

システム構成

• 交流電源
• 励磁トランス
• 高圧リアクタ（インダクタンス調整可能）
• 高圧分圧器

• インダクタンス調整可能な可変周波数の直列共振動作
• DSPベースの制御プラットフォームによるインテリジェントな制御と高精度
• 複数の作業モードにより柔軟な試験シーケンスと高スループットを実現
• 保護機能：過電圧、過電流、ゼロスタート（zero-start）、系のデチューン／フラッシュオーバー対応
• 高速な試験サイクルと再現性のある結果を想定した設計

• 取扱説明書を熟読し、実務訓練を受けた高電圧試験の専門担当者のみが操作すること
• 操作は2名以上を推奨。高電圧安全手順を遵守すること
• 適用される国家規格および試験手順を厳守すること
• ケーブルを誤接続しないこと。機器損傷の原因となる
• 出力が高電圧になる場合は確実な接地を行い、安全に注意して操作すること

• シリーズ

... LQ-BI114は、COCデバイスのエージング試験用に特別に開発された装置です。 装置本体はフレーム構造を採用し、キャリアは分離可能な「引き出し」形式を採用し、各引き出しは独立して温度を制御することができます。 キャリアは標準的なクイックプラグ式電気インタフェースを採用しており、異なる製品に応じて設計することができ、異なるキャリアを同じテストプラットフォームでテストすることができます。 技術パラメーター eml coc&dfb coc LDチップタイプ ACC LIV テスト機能 特定のプロセスに応じて設定可能 エージング試験時間 ...

... SONACME Technologyの振動試験システムは、輸送シミュレーション、機械衝撃、ミッションプロファイル、環境ストレススクリーニング（ESS）などの試験プラットフォームを提供します。電動振動台は、変位、速度、加速度、力の面でダイナミックで強化された性能を持っており、様々な条件を正確にシミュレートすることができ、製品や試験の品質と信頼性を向上させるのに役立ちます。 SONACME Technologyの振動試験システムは、様々な応用が可能で、多機能で適応性の高い設備です。振動テーブルは、垂直方向または水平方向での試験、固定装置、スライド式またはヘッドエクスパンダーの使用、SONACME ...

... 1.構造と素材 2.内箱材質：鏡面ステンレス鋼板（SUS304厚さ1.0mm）； 3.外箱材質：ステンレス鋼（厚さ1.0mm）； 4.断熱層設計：効果的にボックス上部の結露を避ける； 5.断熱層：断熱層（硬質ポリウレタンフォーム、厚さ100mm）； 6.ボックスドア：一枚ドア、一枚窓、左開き。フラット埋め込みハンドル、バックボタン：SUS#304。二重チャンネル断熱材は気密性が高く、ボックス内外の熱交換を効果的に遮断します； 7.観察窓：3層の真空ガラスで、テストサンプルを観察しやすい。 8.窓の発汗防止：電気加熱装置で水分の結露を防ぎます； 9.照明設計：高輝度窓照明省エネランプ、テスト製品を観察しやすい； 10.テスト穴：本体の左側は直径50mmで、ステンレス製の穴カバー1個とシリコンプラグ1個（オプションで複数または100mm）； 11個の機械プーリー：移動が簡単（配置位置の調整）、強力ボルトで使用（固定位置）； 12.ボックス内蔵ラック：ステンレスSUS＃304角打ちスチールラック2個とレール2組（間隔調整）； オリジナルは韓国から輸入し、すべての中国のLCD ...

... 当社の特許取得済みオートチェックシステムは、お客様のメタルチェックプロセスの良好な機能性を自動的かつ継続的にテストします。このシステムは、3つのテストピース（ステンレス、鉄、非鉄）を定期的に指定された時間間隔でメタルチェックヘッドに挿入します。メタルチェックが不適合の場合、機械は停止し、アラーム信号が発生します。すべての情報は機械の監査証跡レポートに登録されます。 主な利点 - 品質プロセスを保護 - 検査の自動化 - 製造室での手作業を削減 - オペレーターがAPIに触れることを回避 - メタルチェックやIPCテスターなど、あらゆる機器に対応 試験片は別のチャンバー内のメタルチェックヘッドを通過するため（製品と接触しない）、試験片が検出されずに製品が汚染される危険性はありません。このソリューションには、"DT" ...

... ISO 16750-3温度湿度複合振動試験システムは、温度、湿度、振動tテストの材料や製品の特性の条件をシミュレートします。それは広く航空宇宙製品、情報電子機器やメーター、材料、電気、電子製品、温度、湿度、様々な性能指標の環境下で振動試験の電子SAP部品のすべての種類に適用されます。 恒温恒湿複合振動試験システムで試験する時、振動（正弦波或いはランダム）、温度（高温或いは低温）、湿度及び電気応力は複合され、指定された期間に従って試験片に加えられます。これは、輸送中および使用中の試験片の環境条件を正確に反映します。 ISO ...
