共振型テスト システム UHV-75kVA/75kV

電気回路網用ケーブル用変圧器用

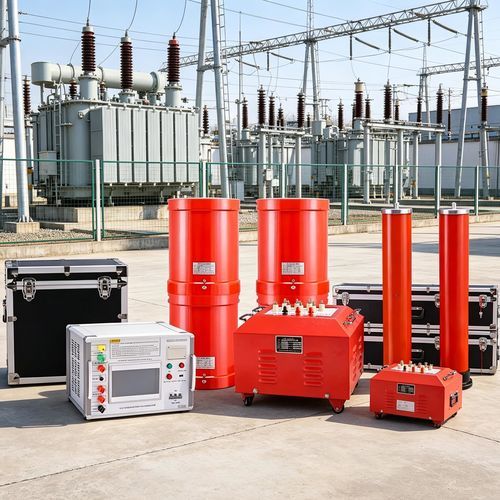

UHV 周波数変換 AC シリーズ共振試験システムは、モジュラー構成の DSP プラットフォームを採用した可搬型共振試験システムで、大容量の容量性試験および高電圧の予防的耐電圧試験に対応します。AC 電源、励磁変圧器、高電圧リアクタ、高圧分圧器などで構成され、現場設置を想定した保護機能と動作モードを備えています。

主な利点

• 包括的な安全保護：過電圧、過電流、ゼロスタート、フラッシュオーバー発生時のデチューン（調整解除）などの多段保護を装備し、保護閾値をユーザーが調整可能で被試験体と機器を保護します。
• 柔軟性と効率性の向上：全自動（Full Automatic）、手動（Manual）、自動チューニング／手動ブースト（Automatic Tuning / Manual Boost）の3つの動作モードで現場条件に合わせて試験を最適化できます。
• 優れた操作性：軽量で可搬性に優れ、現場での展開が容易。外部データ保存と印刷に対応し、記録は番号管理され迅速な検索と識別が可能です。
• 将来対応設計：モジュラー式DSPプラットフォームにより機能拡張やカスタマイズが容易で、直感的なヒューマンマシンインターフェースを提供します。

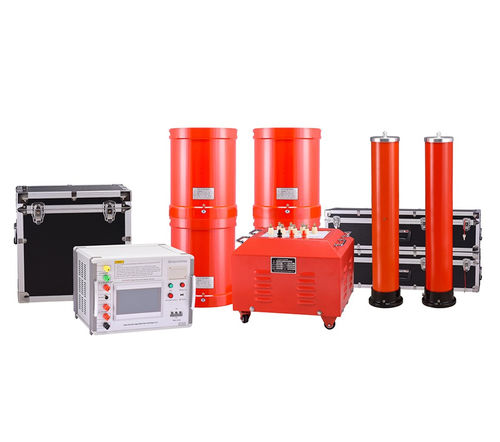

製品構成

• AC 電源
• 励磁変圧器
• 高電圧リアクタ（リアクトル）
• 高圧分圧器（コンデンサ分圧器）

作業環境

• 環境温度：−100°C～50°C
• 相対湿度：≤ 90 % RH
• 高度：≤ 1000 m

特性 / 仕様

• 試験能力：ケーブル（0 ～ 1000 kV）、水力発電機、主変圧器、バス、GIS、開閉装置およびその他電気機器の耐電圧試験。
• プラットフォーム：アップグレードおよびカスタマイズが可能な DSP ベースのモジュラー プラットフォーム。
• 動作モード：Full Automatic、Manual、Automatic Tuning / Manual Boost。
• データ管理：外部データ保存と印刷に対応；番号付けされた記録で識別可能。
• 保護機能：過電圧、過電流、ゼロスタート、フラッシュオーバー時のデチューン；ユーザー設定可能な保護閾値。
• コンデンサ分圧器：定格電圧 60 kV；容量 2500 pF；誘電損失 tgσ ≤ 0.5 %；電圧分割比 1000:1；測定精度：有効値 1.5；質量：約 10 kg。
