共振型テスト システム UHV-300kVA/100kV

電気設備およびマシン用ケーブル用コンパクト

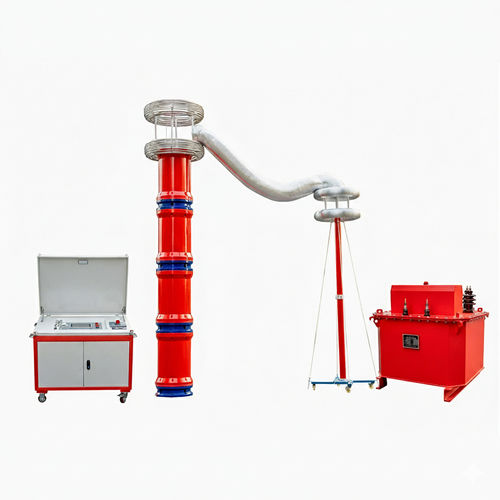

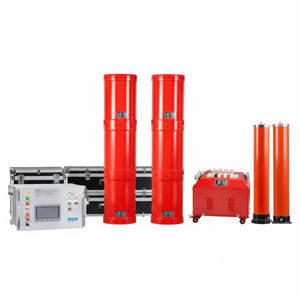

ケーブル用 UHV AC 共振テストセットは、0～1000 kV までのケーブル及びその他の高電圧機器の耐電圧試験を行うための携帯型周波数変換式共振試験システムです。本機は AC 電源、励磁トランス、高電圧リアクトル、高電圧分圧器、SPWM デジタル波形発生器および IPM モジュールを統合し、DSP ベースの制御により安定した共振試験を実現します。

主な機能と技術的特長

• 保護機能：過電圧、過電流、ゼロスタート、システムのはずれ（デチューニング）およびフラッシュオーバー保護を統合。過電圧/過電流のしきい値はユーザーが設定可能です。
• 3 つの選択可能な動作モード：フルオート、手動、自動同調＋手動ブーストで、現場での柔軟な運用を実現します。
• 自動周波数スイープ：開始周波数を調整可能で、LCD にスイープ曲線を表示し共振点を直接確認できます。
• 小型軽量設計で現場試験や持ち運びに適しています。
• パワーエレクトロニクスと制御：SPWM デジタル波形発生器、先進的な IPM モジュール、DSP ベース制御により安定した制御と機能拡張が可能です。
• 絶縁性と信頼性を高めた乾式エポキシ鋳造リアクタを採用。

製品パラメータ

• 定格出力電圧：0 ～ 220 kV (AC 実効値) 以下
• 出力周波数：30 ～ 300 Hz
• 共振電圧波形：純正弦波、波形歪率 ≤ 1.0%
• 定格負荷時の連続動作時間：最大 60 分
• システム品質係数（Q）：最大負荷時 ≥ 20
• 周波数調整分解能：0.1 Hz
• 不安定度：≤ 0.01%
• 動作電源：単相 220 V または 三相 380 V ±10%、電源周波数 50 Hz ±5%

用途

• ケーブルおよび高電圧機器の耐電圧試験（最大 0～1000 kV）

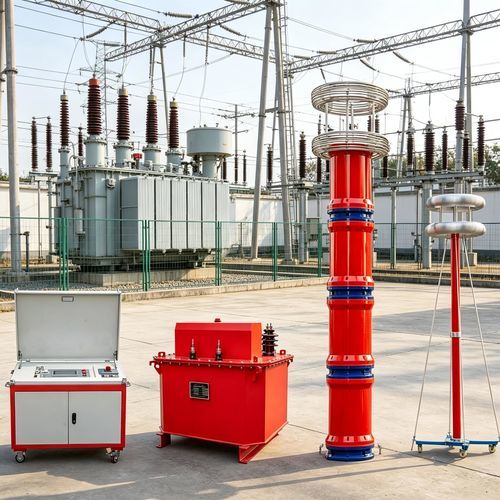

• 現場でのフィールド試験および研究所での誘電試験

操作とデータ管理

• ローカルデータ保存と番号付き記録の印刷による識別・トレーサビリティの確保
• ユーザー設定可能な保護しきい値および DSP ファームウェアの更新による機能拡張
• 自動スイープ、手動調整、試験報告の直接制御が可能な操作インターフェース
