共振型テスト システム UHV-405kVA/270kV

不特定ケーブル用スイッチ

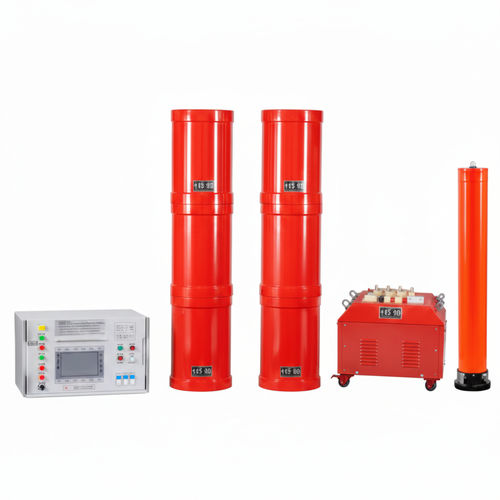

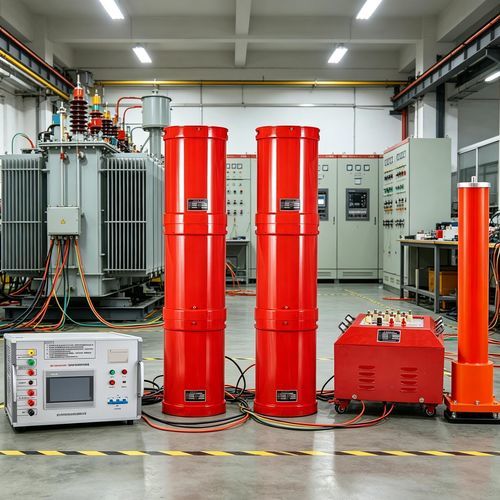

UHV-405kVA/270kV シリーズ共振ソリューションは、リアクタと試験用コンデンサ間の共振を利用して高電圧・大電流を発生させる周波数変換式のシリーズ共振交流高電圧試験システムです。DSPプラットフォーム技術を採用し、複数の保護機能を統合、軽量で屋外作業に適しています。

製品パラメータ：

• 大容量・高電圧の容量性試験体の受入試験および予防保全試験に適しています。

試験範囲：

• 10kV/300mm² ケーブル 4.5 km に対する交流耐電圧試験：静電容量 ≤ 1.6897 μF、試験周波数 30–300 Hz、試験電圧 22 kV、試験時間 5 分。
• 35kV/300mm² ケーブル 2 km に対する交流耐電圧試験：静電容量 ≤ 0.389 μF、試験周波数 30–300 Hz、試験電圧 52 kV、試験時間 60 分。
• 110kV/300mm² ケーブル 0.5 km に対する交流耐電圧試験：静電容量 ≤ 0.0735 μF、試験周波数 30–300 Hz、試験電圧 128 kV、試験時間 60 分。
• 110kV/120 MVA 主変圧器の全絶縁交流耐電圧試験：静電容量 ≤ 0.02 μF、試験周波数 45–65 Hz、試験電圧 ≤ 160 kV、試験時間 1 分。
• 110kV レベルの開閉装置等の交流耐電圧試験：試験周波数 30–300 Hz、試験電圧 ≤ 265 kV、試験時間 1 分。

特長：

• 給電周波数を調整してリアクタと試験コンデンサを共振させることで、低い給電容量で高電圧・大電流を得られる小型軽量のソリューションを提供します。
• 保護機能：過電圧、過電流、ゼロスタート、系統不整合（フラッショーバー）等。過電圧/過電流のしきい値はユーザ設定可能で、フラッショーバー時の電圧を記録して解析できます。
• 現場作業に適した軽量・コンパクト設計。
• 運転モードは3種類：全自動、手動、自動同調＋手動昇圧。試験効率向上のための柔軟な運用が可能です。
• データ保存とリモート印刷に対応。保存データはデジタル番号で管理され、識別・検索が容易です。
• 開始周波数や走査方向を設定可能な自動周波数スキャン機能を備え、大型LCDにスキャン曲線を表示して共振点を視覚的に確認できます。
• モジュール化されたDSPプラットフォームにより機能追加・アップグレードが可能で、操作性の高いHMIを提供します。
• 系統供給容量を大幅に低減：シリーズ共振方式では試験に必要な実効電力のみ（試験容量の約1/Q）を供給すればよいです。
• 従来装置に比べて重量・体積を大幅に削減（一般に1/10～1/30程度）し、高出力レギュレータや大型試験変圧器を不要にします。
• 共振フィルタ回路により出力波形が良好な正弦波となり、波形歪みによる誤トリップを防止します。
• シリーズ共振状態では絶縁破壊が発生すると回路がデチューンし、試験電流が急速に通常の約1/Qまで低下して大きな短絡電流を防ぎ、再突入による過電圧も発生しません。

仕様 / 技術データ：

• 定格容量：405 kVA
• 定格電圧：45 kV；90 kV；135 kV；270 kV
• 定格電流：9 A；4.5 A；3 A；1.5 A
• 測定精度：System RMS level 1.5
• 動作周波数：30–300 Hz
• 出力波形：正弦波
• 品質係数：Q ≥ 30（f = 45 Hz）
• 出力電圧波形歪率：≤ 1%
• 入力電源：単相 220 V または 三相 380 V、50 Hz
• 連続運転時間：定格負荷で連続60分；過圧 1.1× を1分間許容
• 温度上昇：定格負荷で60分連続運転後の温度上昇 ≤ 65 K
• 保護機能：過電圧、過電流、ゼロスタート、系統不整合（フラッショーバー）等
• 使用周囲温度：-20 ℃～55 ℃
• 相対湿度：≤ 90% RH
• 使用高度：≤ 3000 m
