共振型テスト システム UHV

エレクトロニクス産業用ケーブル用モジュール式

製品概要

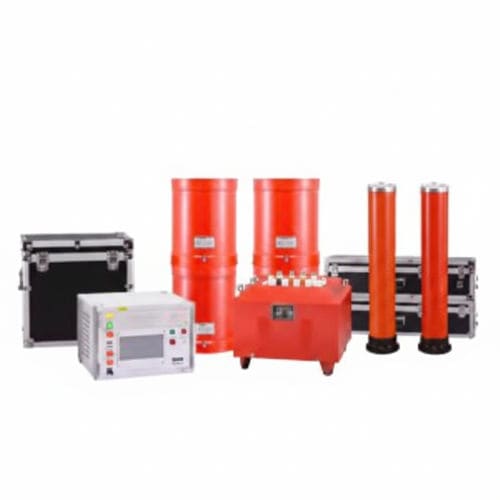

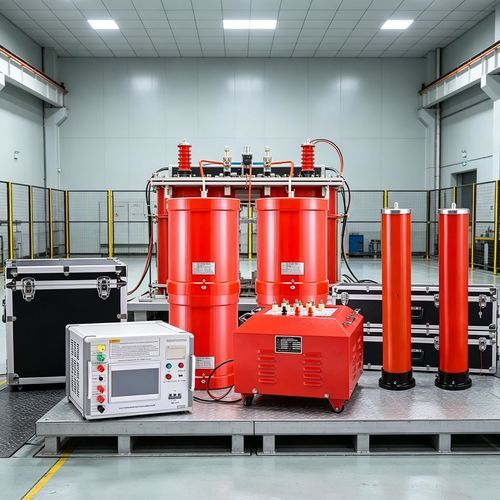

UHV Series の交流耐圧共振試験システムは、XLPE ケーブル、主変圧器、母線、GIS、油圧発電機などの高電圧機器の現場および試験室での試験を目的に設計されています。変周波電源、励磁変圧器、高圧リアクタ、電容分圧器を統合し、可変周波数の交流耐電圧試験および共振探索を実施します。電力会社、試験部門、技術単位の据付・保守・受入試験向けです。

適用分野

• XLPE ケーブル、変圧器、GIS、母線の型式試験、据付試験、受入試験。

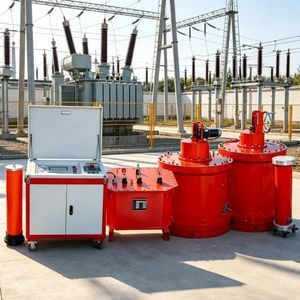

• 定期保守、現場試験、高電圧診断業務（電力事業者、技術請負業者向け）。

作業環境

• 周囲温度: −10°C～50°C
• 相対湿度: ≤90% RH
• 高度: ≤1000 m

主な技術パラメータと機能

• 定格システム容量: 324 kVA
• 入力電源: 三相 380 V、50 Hz
• 定格出力電圧: 54 kV
• 定格電流: 6 A
• 動作周波数範囲: 30～300 Hz
• 出力波形: 正弦波、ひずみ率 ≤1%
• 連続運転: 定格負荷で 60 分（1 分間の1.1×過電圧許容）
• 温度上昇: 定格負荷 60 分後 ≤65 K
• システム品質因数: Q ≥ 30（45 Hz）
• 保護機能: 過電流、過電圧、フラッシュオーバー検出（設定可能）
• 測定精度: 実効値 1.5

励磁変圧器

• 定格容量: 9 kVA
• 入力電圧: 0～400 V（単相）
• 出力電圧: 3 kV
• 構造: 乾式；重量 約 50 kg

可変周波数電源

• 定格出力容量: 18 kW
• 供給電源: 380 ±10% V（三相）
• 出力電圧: 0～400 V（単相）
• 定格入出力電流: 45 A
• 電圧分解能: 0.01 kV；電圧測定精度: 1.5%
• 周波数範囲: 30～300 Hz；調整分解能 ≤0.1 Hz；安定度 0.1%
• 連続運転: 定格容量で 60 分；騒音 ≤50 dB

高圧リアクタ

• 定格容量: 54 kVA
• 定格電圧: 27 kV
• 定格電流: 2 A
• インダクタンス: 68 H / セクション；Q ≥ 30（45 Hz）
• 構造: 乾式；重量 約 75 kg

電容分圧器

• 定格電圧: 60 kV
• 静電容量: 2500 pF
• 誘電損失: tgσ ≤ 0.5%
• 分圧比: 1000:1；測定精度: 実効値 1.5；重量 約 10 kg

製品の特徴と利点

• 設定可能な閾値とインテリジェントなフラッシュオーバー検出を備えた包括的な保護システムによる安全な試験。
• 現場向けポータブル設計：モジュール化で軽量な構成。
• フレキシブルな試験モード：フルオート、手動、オートチューニング、マニュアルブーストによる共振探索と試験。
• スマートなデータ管理：オフライン保存/印刷、ユニークIDによるトレーサビリティ。
• リアルタイムLCDカーブ表示による直感的な共振点同定が可能な周波数スイープ機能。
• 機能拡張・インターフェース更新が可能なアップグレード可能なDSPプラットフォーム。

技術仕様

• シリーズ名: UHV Series Resonant System
• 定格システム容量: 324 kVA
• 定格出力電圧: 54 kV
• 定格電流: 6 A
• 周波数範囲: 30～300 Hz
• 出力波形歪み: ≤1%
• システムQ因子: ≥30（45 Hz）
• 保護: 過電流、過電圧、フラッシュオーバー
• 主要モジュール: 励磁変圧器、可変周波数電源、高圧リアクタ、電容分圧器
