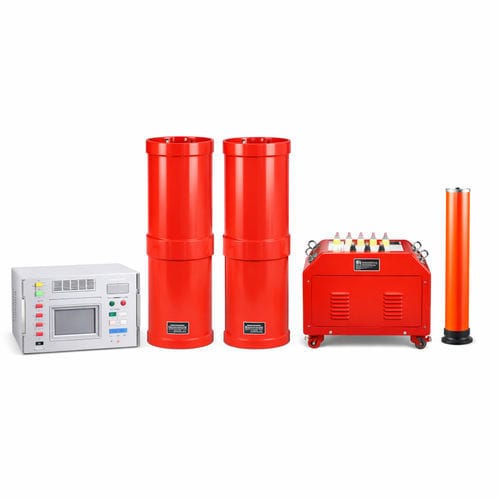

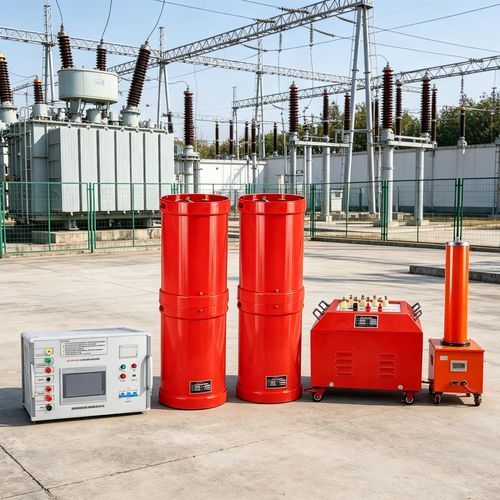

共振型テスト システム UHV-270kVA/108kV

不特定ケーブル用変圧器用

UHV-270kVA/10kVシリーズレゾナンスソリューションは、周波数変調方式の直列共振交流試験システムであり、大容量の高電圧容量性試験や予防試験に適しています。DSPプラットフォームを採用し、各種保護機能を統合。軽量化により現場での展開が容易です。

試験範囲 / 代表的な用途

• 10 kV / 300 mm² ケーブル、3 km — AC耐圧試験：静電容量 ≤ 1.1265 μF、試験周波数 30–300 Hz、試験電圧 22 kV、試験時間 5 分。
• 10 kV 開閉器および変電設備 — AC耐電圧試験：周波数 30–300 Hz、試験電圧 ≤ 42 kV、試験時間 1 分。
• 35 kV / 300 mm² ケーブル、1 km — AC試験：静電容量 ≤ 0.1945 μF、周波数 30–300 Hz、試験電圧 52 kV、試験時間 60 分。
• 35 kV / 31,500 kVA 主変圧器 — AC耐電圧試験：静電容量 ≤ 0.02 μF、周波数 45–65 Hz、試験電圧 68 kV、試験時間 1 分。
• 35 kV 開閉器およびその他電気機器 — AC試験：周波数 30–300 Hz、試験電圧 ≤ 95 kV、試験時間 1 分。

主な機能

• 保護機能：過電圧・過電流の設定可能な保護、ゼロスタート、システムミスマッチ（フラッシュオーバー）検出およびフラッシュオーバー電圧の記録。
• 軽量な単体設計により、現場での持ち運びと据え付けが容易。
• 動作モード：自動、手動、自動同調＋手動ブーストの3モードで、試験速度と制御性を両立。
• データ保存およびリモート印刷対応。保存データは索引付けされており検索が容易。
• 自動周波数スイープは開始点設定とスイープ方向選択が可能。大型LCDにスイープ曲線を表示し共振点の把握を支援。
• DSPプラットフォームにより機能拡張やHMIの改善が可能。
• シリーズ共振励起により必要供給容量が大幅に低減（試験容量の約1/Qの有効電力のみ）。
• 高出力レギュレータや従来型の高電力変圧器を不要にし、装置の体積・質量を低減（従来比で約1/10〜1/30）。
• 共振フィルタにより出力波形の正弦性が向上し、被試験物への高調波影響を低減。
• 絶縁破壊時にはループ電流が急速に低下し短絡焼損を抑制、回復過電圧の発生を防止。

仕様 / 技術データ

• 定格出力：135 kVA
• 定格電圧：27 kV；54 kV；108 kV
• 定格電流：5 A；2.5 A；1.25 A
• 測定精度：System RMS level 1.5
• 動作周波数：30–300 Hz
• 出力波形：正弦波
• 品質係数（Q）：装置 Q ≥ 30（f = 45 Hz）
• 出力波形歪率：≤ 1%
• 入力電源：単相 220 V または 三相 380 V、50 Hz
• 連続運転：定格負荷で 60 分連続、過負荷 1.1× を 1 分許容
• 温度上昇：定格負荷で 60 分運転後 ≤ 65 K
• 保護機能：過電圧、過電流、ゼロスタート、システムミスマッチ（フラッシュオーバー）
• 使用周囲温度：−20 ℃〜55 ℃
• 相対湿度：≤ 90% RH
• 使用高度：≤ 3000 m
