共振型テスト システム UHV(L)

電気回路網用電気設備およびマシン用変電所用

製品概要
UHV(L) インダクタンス調整可能な電源周波数交流共振試験システムは、単体水力発電機（≤ 250 MW）および関連する高電圧機器の耐電圧（AC）試験向けに設計されたシリーズ共振試験システムです。リアクタのインダクタンスを被試験体の容量性リアクタンスに合わせることで、低入力電力で高い試験電圧を生成し、安定した波形品質とフラッシュオーバ保護を確保します。

用途 / 典型的な使用

• 単体水力発電機（最大 250 MW）に対する交流耐電圧試験。
• 発電および送電設備の高電圧診断、校正および現地試験。

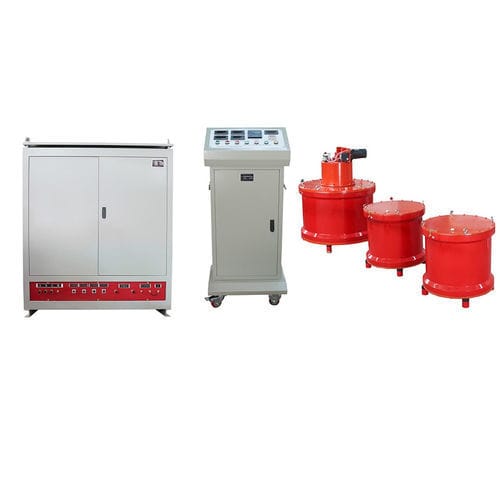

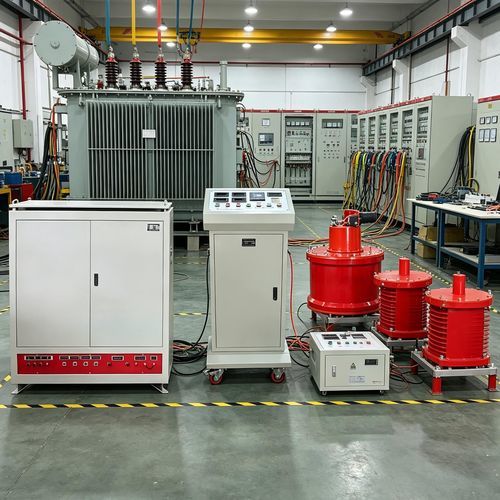

システム構成

• 交流電源
• 電圧調整器（レギュレータ）
• 励磁変圧器
• 高圧リアクタ（インダクタンス調整可能）
• 高圧分圧器および計測アクセサリ

動作原理
本システムはシリーズ共振の原理で動作します。リアクタの誘導性リアクタンスを被試験体（例：発電機の巻線）の容量性リアクタンスに同調させ、電源周波数で共振を発生させることで、入力電流を最小限に抑えつつ高い試験電圧を得ます。

主な利点

• シリーズ共振動作により高効率で入力電力が小さい。
• 出力波形の歪み（THD）が低く、フラッシュオーバのリスクを低減。
• フラッシュオーバ発生時の自動消弧機能および保護。
• ポータブルで現地試験に適した設計。

技術仕様 / ドキュメント

• 対象用途：単体水力発電機（≤ 250 MW）および関連高電圧機器の交流耐電圧試験。
• 動作原理：シリーズ共振（インダクタンス調整可能なリアクタと被試験体の容量性リアクタンスの同調）。
• 主要構成品：交流電源、電圧調整器、励磁変圧器、高圧リアクタ、高圧分圧器。
• 提供ドキュメント：取扱説明書および校正証明書（PDF）。
