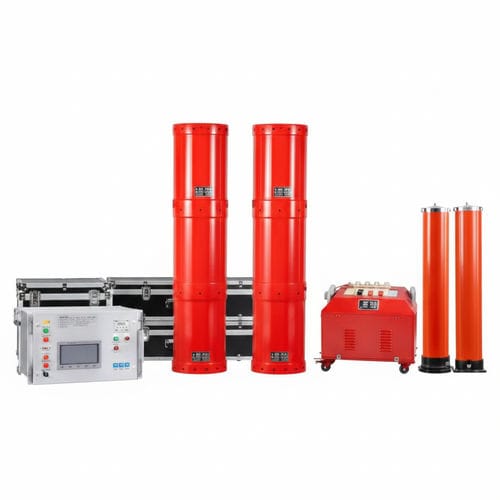

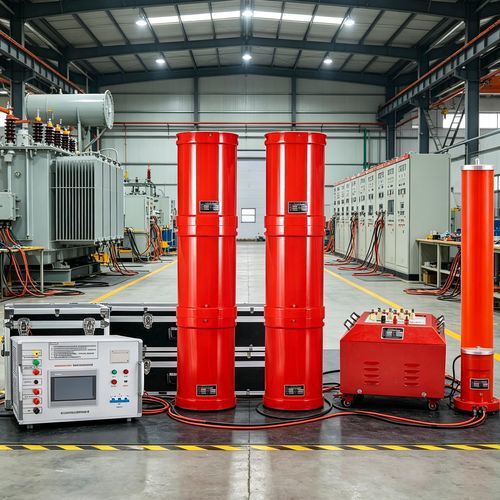

共振型テスト システム UHV-540kVA/270kV

不特定変圧器用モジュール式

UHV-540kVA/270kV Series Resonance Solutionは、大容量・高電圧の容量性試料向けに設計された周波数変換型直列共振試験システムです。リアクタと試験容量間の共振により高電圧・大電流を得る一方、軽量でフィールド使用に適した設計とDSPベースの制御プラットフォームを備えています。

用途

• 大容量・高電圧の容量性試料の受入（引渡し）試験および予防保全試験に適しています。

特長

• 過電圧、過電流、ゼロスタート、システムミスマッチ（フラッシャオーバー）などの保護機能を内蔵し、保護閾値はユーザー設定が可能。フラッシャオーバー電圧は記録され解析に利用できます。
• 軽量でコンパクト、現場作業に適した設計。
• 完全自動、手動、自動同調＋手動電圧上げの3動作モードを備え、運用の柔軟性と試験効率を向上します。
• データのデジタル保存と遠隔印刷に対応し、保存データは番号付けされ識別・検索が容易です。
• 自動周波数スキャンは開始周波数を指定範囲内で任意設定でき、スキャン方向（上/下）を選択可能。大型LCDにスキャン曲線を表示し共振点検出を支援します。
• 機能の追加・削除やアップグレードが可能なDSPモジュラー基盤とユーザーフレンドリーなHMIを採用。
• 必要供給容量を大幅に削減：供給は系が消費する有効電力のみ（概ね試験容量の1/Q）で済みます。
• 大型の高出力レギュレータや試験用変圧器を不要にすることで、機器の重量・体積を従来比で大幅に低減（典型的に1/10～1/30）。
• 共振電源のフィルタ作用により出力波形が改善され、良好な正弦波を得て高調波ピークを低減し誤動作を抑制します。
• 絶縁破壊時は直列共振が失われ急速に電流が約1/Qに低下するため、短絡流が制限され欠陥部の焼損リスクが低下します。
• 破壊後のリカバリ過電圧は発生しません：共振条件を失うと高電圧は瞬時に低下しアークは消弧、回復は緩やかで再フラッシャオーバーを防ぎやすくなります。

特性 / 技術仕様

• 定格容量：540 kVA
• 定格電圧：54 kV; 135 kV; 270 kV
• 定格電流：10 A; 4 A; 2 A
• 測定精度：System RMS level 1.5
• 動作周波数：30–300 Hz
• 出力波形：正弦波
• 品質係数：Q ≥ 30 (f = 45 Hz)
• 出力電圧波形歪率：≤ 1%
• 入力電源：単相 220 V または 三相 380 V、周波数 50 Hz
• 運転時間：定格負荷で連続60分；1.1倍の過圧を1分間許容
• 温度上昇：定格負荷で60分連続運転後の温度上昇 ≤ 65 K
• 保護機能：過電圧、過電流、ゼロスタート、システムミスマッチ（フラッシャオーバー）等
• 周囲温度：-20 ℃～55 ℃
• 相対湿度：≤ 90% RH
• 高度：≤ 3000 m
