共振型テスト システム UHV series

不特定コンパクトモジュール式

概要

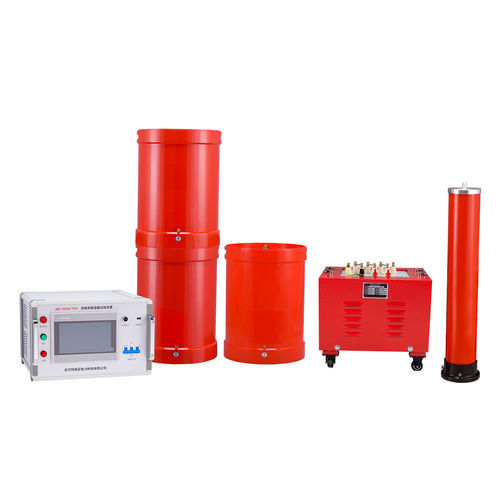

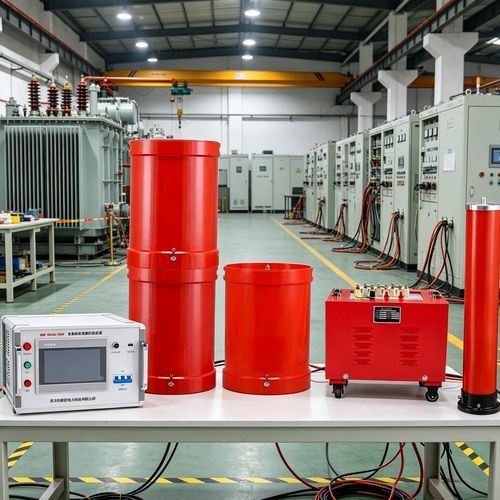

UHV-75kVA/75kV シリーズ共振交流試験システムは、大容量・高電圧の静電容量性試験対象の引き渡し検査、試運転および予防試験向けに設計されています。本システムは DSP 制御を採用し、現場での使用を想定した軽量ポータブル設計で、過電圧、過電流、ゼロスタート、システム不整合（フラッシュオーバー）などの複数保護機能を備えています。

別名
UHV-75kVA/75kV AC 共振試験システム

主な技術仕様と機能

• 定格容量：75 kVA
• 定格電圧：25 kV、75 kV
• 定格電流：3 A、1 A
• 測定精度：システム RMS レベル 1.5
• 動作周波数：30–300 Hz
• 出力波形：正弦波、ひずみ ≤ 1%
• 品質係数：Q ≥ 30（45 Hz 時）
• 入力電源：単相 220 V または 三相 380 V、50 Hz
• 連続運転：定格負荷で 60 分；短時間過圧 1.1×、1 分
• 温度上昇：定格負荷で 60 分後 ≤ 65 K
• 動作環境：−20 °C〜55 °C、≤ 90% RH、高度 ≤ 3000 m

特長

• 周波数制御精度と安定出力を実現する DSP プラットフォーム制御
• 現場導入に適した軽量ポータブル設計
• 過電圧、過電流、ゼロスタート、システム不整合/フラッシュオーバーなどの複数保護機能
• 静電容量試験に適した低歪みの正弦波出力

用途

• 大容量高電圧静電容量機器の引き渡し検査および予防試験
• 現場での試運転、受入試験、診断
