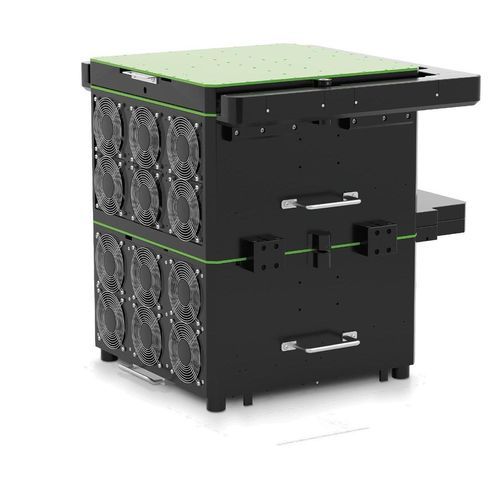

パフォーマンステスト システム VIP Ultra

インピーダンス衝撃圧エレクトロニクス産業用

概要
VIP Ultra は Cosmic による次世代の自動試験装置（ATE）で、パワー半導体（Si、SiC、GaN）の高スループット試験向けに設計されています。クリーンルーム統合を想定しており、並列スケールは 48 サイト（80 V / 250 A）から 16 サイト（4 kV / 250 A）まで対応し、DC およびエネルギー・ストレス試験をコンパクトな設置面積で実行できるように最適化されています。

主な利点 / 選ばれる理由

• パワー製品の試験フローにおける総保有コスト（TCO）の低減
• 広範な並列試験能力による超高スループット
• プローバーやハンドラとの統合が容易な最小限の占有面積

製品概要
VIP Ultra は、ディスクリート、パワーモジュール、ドライバ IC 等のパワー半導体試験向けに構成可能な ATE です。マルチチャネルの DC ソース/シンク、チャネルごとの測定ユニット、高密度デジタル IO（ピン単位の測定/供給 PPMU 対応）、LCR メータ、高感度ピコアンメーター、TMU、プログラム可能な負荷/測定回路を統合し、デバイスカテゴリ横断の DC およびエネルギー・ストレス試験をサポートします。APEC 2025 で発表され、業界メディアにより評価されています。

構成

• VIP Ultra STD 80V
• VIP Ultra HV 1.7kV
• VIP Ultra HV 4kV

技術仕様

• テストサイト数：STD: 48、HV 1.7kV: 32、HV 4kV: 16
• 寸法（D × W × H）：647 mm × 638 mm × 702 mm
• DCS ソース（DCS MP）：STD: 48 チャネル、80 V @ ±4 A；1.7kV 版：32 チャネル；4kV 版：16 チャネル
• 高電圧供給：80 V @ 250 A（STD 48 サイト）；1.7 kV @ 250 A（32 サイト）；4 kV @ 250 A（16 サイト）
• Load Programming Module：最大 48 チャネルの高電流 Sink/Source（最大 250 A @ 80 V）＋ TMU & 差動計測回路（バリアント：32 / 16 チャネル）
• デジタルチャネル：最大 320 デジタルチャネル（STD / 1.7kV）；4kV は最大 160 チャネル
• PPMU：最大 64 PPMU（STD / 1.7kV）；4kV は最大 16 PPMU
• フローティングデジタルドライバ：STD 最大 48 チャネル（-5 V〜18 V）；1.7kV は最大 32；4kV は最大 16
• TMU：サイトあたり 48 の時間測定ユニット
• LCR メータ：48（STD）；32（1.7kV）；16（4kV）
• ピコアンメーター：最大 48 / 32 / 16、電流範囲 2 nA〜2 µA、精度最大 ±20 pA
• 測定精度：ピコアンメーター精度最大 20 pA、チャネル毎の PPMU 測定機能
• 誘導性・抵抗性負荷：カスタム基板ソリューション
• デジタル I/O 電圧範囲：0–5.5 V（50 mA）、DSIO メモリおよびチャネル毎の PPMU サポート
• 並列性能例：48 サイト @ 80 V / 250 A、16 サイト @ 4 kV / 250 A
• 統合性：クリーンルーム統合向けのコンパクトな筐体、プローバー／ハンドラとの互換性
