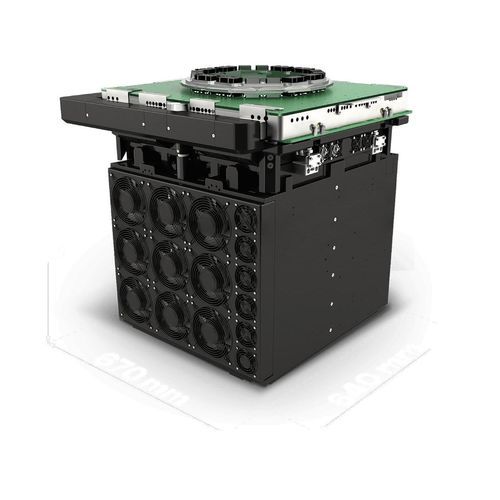

パフォーマンステスト システム HATINA GP

自動車用エレクトロニクス産業用集積回路

製品概要
HATINA GP は、スマートパワーICおよびSoC の特性評価および高並列度の量産試験向けに設計された自動試験装置（ATE）プラットフォームです。モジュラー式の主フレームは最大10スロットを備え、アナログ/電源、デジタルチャネル、精密計測器を統合したコンパクトで省エネルギーな構成が可能です。直感的なグラフィカルインターフェースで制御でき、Kronos ソフトウェアは試験プログラムの自動生成をサポートします。

主な機能
各スロットに高速度デジタルチャネル、高電流DC電源、精密測定ユニットを組み合わせる柔軟な機器構成をサポートします。モジュラー主フレームにより機器の交換や拡張が容易です。スロット当たりのリソースには、高速デジタルI/O、PPMU／アクティブロード、高電流DCSモジュール、AWG、ディジタイザ、差動電圧計などが含まれ、ウェーハレベルおよびパッケージ品の試験ワークフローに対応します。

選ばれる理由

• 内蔵マルチプレクサによりロードボードの複雑性を低減
• 並列試験効率 >99% により試験コスト（COT）を低減
• モジュラー設計により市場・技術の変化に柔軟に対応
• 省スペース・低消費電力で運用コストを最適化
• Kronos による試験プログラム自動生成で開発期間を短縮

概要 / ユースケース
ASIC、PMIC、スマートパワーIC/SoC の高並列試験を目的に、車載、産業、電力管理分野での使用を想定しています。ウェーハレベルのプロービングからパッケージ品のハンドラ試験まで対応し、ロードボード設計を簡素化して自動化生産ラインへ統合できます。スロット当たりの典型リソース：デジタルチャネル（最大256CH／スロット、ボードにより更に高周波対応）、高電流DCソース、精密測定モジュール、AWG、ディジタイザ。

仕様概要

• モデルファミリ: HATINA GP（汎用 ATE）
• メインフレーム: モジュラー、最大10スロット
• 寸法（D×W×H）: 640 mm × 670 mm × 700 mm
• DCS HP: 16チャネル、±80 V / ±10 A、フローティング
• DCS LP: 160チャネル、-80 V / +110 V @ ±200 mA
• DCS MP: 80チャネル、-80 V / +110 V @ ±4 A
• デジタル: スロット当たり最大256デジタルチャネル；ボードあたり256CH；PPMU；アクティブロード
• パターンメモリ: ピン当たり64M（最大128M）
• メモリ深度: ピン当たり64Mベクタ DSIO / HRAM
• AWG: 16チャネル、400 MSPS
• ディジタイザ / TMS: 16チャネル、80 MSPS
• 差動電圧計: 16チャネル
• スロット当たりデジタルチャネル: ボード依存（詳細資料で最大800 MHz参照）
• ソフトウェア: Kronos による試験プログラム自動生成ツールを統合
