漏電試験機 M2 Wafer Edition

電圧高電圧電流パルス

簡単な説明

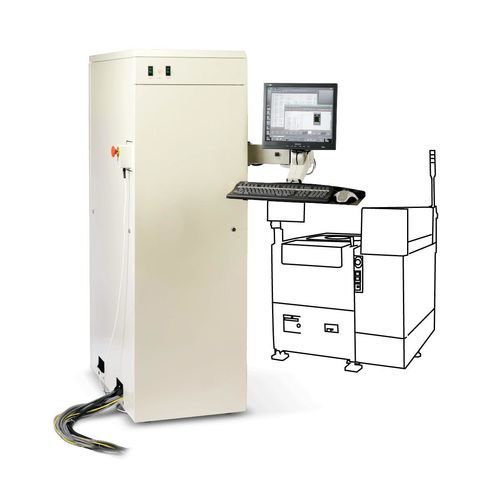

SiCおよびSiデバイス向けのウェーハ高電圧試験ソリューション。M2 Wafer Editionは10 kVのDCジェネレータを内蔵し、分割前のウェーハ上で高電圧パワーダイの早期スクリーニングを可能にし、不良部品のパッケージングを削減し歩留まり解析を加速します。

概要
ワイドバンドギャップSiC技術は輸送、送電、再生可能エネルギー向けの新世代高電圧パワーデバイスを実現します。M2 Wafer Editionはウェーハ上で最大10 kVのパラメトリックおよびストレス試験を実施し、パッケージング前にブレークダウン、リーク、耐久性を検証します。M2プラットフォームは24時間365日の生産稼働を想定して設計されており、堅牢かつ高精度でモジュール式、ハイボリューム生産の稼働率を向上させるための拡張性を備えています。

選ばれる理由

• 最高電圧のパワー製品を試験。10 kV DCジェネレータにより、最新のワイドバンドギャップアーキテクチャを動作限界で評価可能。
• 早期欠陥検出。ウェーハ上でのDC、UIS、Rg試験（Proバリアント）により、分割・パッケージング前に不良ダイを識別。
• 安全性と保護。ウェーハプローブおよび試験ジェネレータは、UISによるブレークダウンからSocketSafe™技術で保護。

製品概要 — 仕様（バリアント比較）
機能 / 構成: Wafer UHV | Wafer UHV Pro

テストサイト数
Wafer UHV: 1 x DCサイト
Wafer UHV Pro: 1 x 組合せ DC + Rg + UIS サイト

DCパラメトリック試験
両バリアント: 10 kV、200 A（統合）

ゲート酸化膜と品質
Wafer UHV: —
Wafer UHV Pro: ゲート抵抗（Rg）および容量測定

UISアバランシェ / ボディダイオード品質
Wafer UHV: —
Wafer UHV Pro: 5 kV、200 A 非クランプ誘導負荷（UIS）

注意
プラットフォームはモジュール式で拡張可能。UHV Proは単一サイトでDC、RG、UISを組合せたテストを統合し、製造工程の早期にゲートとボディダイオードの堅牢性を評価します。
