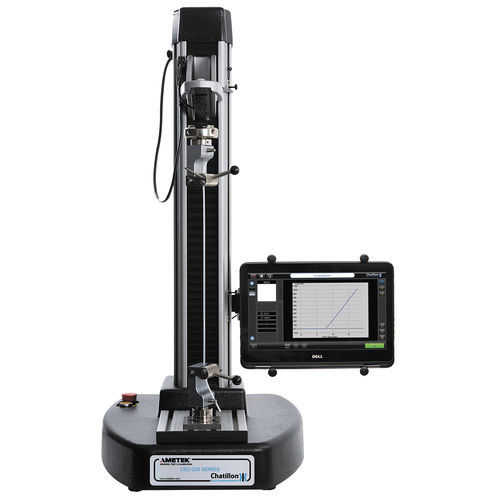

伸長試験機 CS2Plus series

寿命湾曲圧縮

概要
Chatillon の CS2Plus は、高精度で生産向けに最適化されたデジタル荷重試験機で、最大 5 kN（1124 lbf）までの材料・部品試験に対応します。CS2 プラットフォームを基に機能が拡張され、ラボと生産ラインの品質管理用途に適しています。

適用分野

• 医療機器
• プラスチック
• 包装
• 医薬品・化粧品
• 電子機器
• ゴム
• 木材・複合材

直感的な操作とユーザーインターフェース
13インチの高精細カラー 2-in-1 タッチスクリーンコンソールを搭載。結果はグラフ表示および表形式で確認でき、試験設定、実行、レポート作成をガイドするワークフローにより、専用 PC を使用せずに単体で運用できます。

多用途な試験機能

• 引張（引き）試験
• 圧縮（押し）試験
• せん断試験
• 曲げ試験
• 多段階・カスタムシーケンス

プログラム可能な試験パラメータ

• 限界試験（荷重、変位、時間）
• 破断試験
• サイクル／ループ試験
• 多段階／ユーザー定義シーケンス
• ばね定数（剛性）計算
• 高さ／長さ測定

利用可能なモデル

• CS2Plus-1kN (225 lbf)：最大 1 kN、スロート深さ 180 mm、クロスヘッドストローク 500 mm
• CS2Plus-5kN (1124 lbf)：最大 5 kN、スロート深さ 150 mm、クロスヘッドストローク 800 mm

性能とデータ取得
速度精度は 1% を上回る性能（良好）を持ち、100 kHz のサンプリングレートで高分解能のデータ取得が可能です。結果と統計は CSV および PDF で出力でき、各試験後に RS232 経由での自動出力にも対応します。

スタンドアローン運用
統合タッチスクリーンコンソールから直接試験設定、実行、レポート作成が可能で、外部ソフトウェアや PC を必要としない単体運用を想定しています。

ドキュメントとファームウェア
CS2Plus プラットフォームおよび CS2 ファミリに関するマニュアル、データシート、ファームウェア更新が提供され、モーション制御、信頼性、および機能拡張がサポートされます。

仕様 / 技術データ

• シリーズ名：CS2Plus
• メーカー / ブランド：Chatillon
• 容量オプション：CS2Plus-1kN、CS2Plus-5kN
• CS2Plus-1kN：スロート深さ 180 mm、クロスヘッドストローク 500 mm、容量 1 kN (225 lbf)
• CS2Plus-5kN：スロート深さ 150 mm、クロスヘッドストローク 800 mm、容量 5 kN (1124 lbf)
• 最大試験容量：最大 5 kN (1124 lbf)
• コンソール：13インチ高精細カラー 2-in-1 タッチスクリーン
• 速度精度：1% 未満
• データサンプリングレート：100 kHz
• データ出力形式：CSV、PDF；各試験後の RS232 自動出力対応
• サポート試験種別：引張、圧縮、せん断、曲げ、サイクル／多段階
• プログラム機能：限界試験（荷重/変位/時間）、破断、サイクル、ユーザー定義の多段階、ばね定数計算、高さ測定
• 運用：単体使用（PC 不要）
