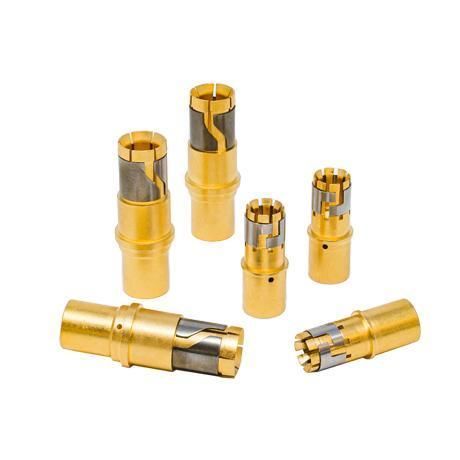

圧着電気接点 Temper-Grip

スプリング産業用

主な特長

• 同一コンタクトサイズで標準品比で約40%まで許容電流が増加
• ナプキンリング（Napkin-Ring）技術により高温時のタン（tine）緩みを防ぎ、真の接触を維持して抵抗を低減
• フード付き（hooded）／フード無し（non-hooded）両バージョンあり
• 複数の終端オプション；標準圧着工具（例：M22520シリーズと適切なダイス）に対応
• 熱上昇および電流容量を最適化する高電流ピン（High-Current pin）オプション
• 耐久性：500回の嵌合/脱離サイクル

用途

• MIL-DTL-38999 シリーズコネクタ
• 38999 POWER シリーズの実装
• EN4165、EN3645 系コネクタ（サイズ依存）

技術情報
機械特性：耐久性500回の嵌合/脱離；衝撃・振動性能は EN3645 / MIL-DTL-38999 に準拠。電気特性：連続最大電流は熱上昇（heat-rise）曲線を参照；過負荷性能：サイズ8 — 92 A（40 s）/ 460 A（0.6 s）；サイズ4 — 160 A（40 s）/ 800 A（0.6 s）。環境：連続使用温度範囲 −65°C〜+200°C。

追加製品情報
部品番号例：612793。互換性：サイズにより MIL-DTL-38999、EN3645、EN4165 と互換。標準ピンまたは High-Current ピンと嵌合可能（ピン選択により熱上昇および許容電流は異なる）。hooded / non-hooded のバリエーションは要求に応じて提供。

技術仕様

• シリーズ名：Temper-Grip
• 耐久性：500 回の嵌合/脱離サイクル
• 動作温度：−65°C〜+200°C（連続）
• 標準接点比の電流増加：最大 +40%（参考値、High-Current ピン装着時）
• 電気的過負荷：サイズ8 — 92 A（40 s）/ 460 A（0.6 s）；サイズ4 — 160 A（40 s）/ 800 A（0.6 s）
• 機械：EN3645 / MIL-DTL-38999 に準拠した衝撃・振動性能
• 終端：複数の終端タイプ；標準圧着工具に対応
• バージョン：hooded および non-hooded
• 主要技術：高温時に接触力を維持し抵抗を低減する Napkin-Ring 接点設計
• 代表的コネクタファミリ：MIL-DTL-38999、EN3645、EN4165（サイズ依存）
