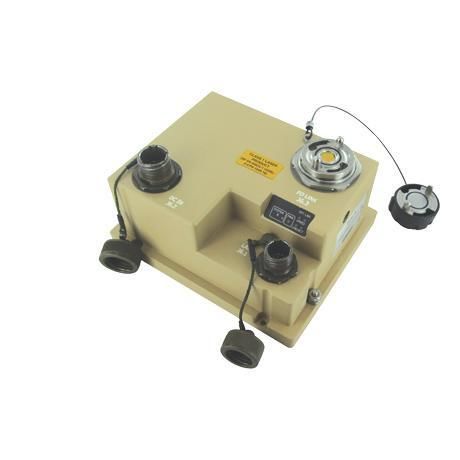

光学式インターフェース モジュール RES-GMC-1M-FORC

イーサネット光ファイバー電源

概要 Amphenol Socapex RES-GMC-1M-FORC 光ファイバーメディアコンバーターは、戦場でのファイバー延伸および光リンクを介した機器のリモート制御向けに設計された MIL‑STD 準拠の Ethernet コンバーターです。CTOS 拡張ビーム（STANAG 4290）インターフェースを搭載し、MIL‑STD‑461E（EMI）、MIL‑STD‑810F/GM（環境）、MIL‑STD‑1275、MIL‑STD‑704A（電源保護）に適合します。電源として使用する場合、ユニットB経由で最大100Aを供給できます。

主な機能

• 堅牢な光ファイバーメディアコンバーター／アンマネージド Ethernet スイッチ
• 配備機器のファイバー経由リモート制御
• CTOS 拡張ビームインターフェース（STANAG 4290）
• 軍用 EMI・環境基準：MIL‑STD‑461E、MIL‑STD‑810F/GM
• 電源保護基準：MIL‑STD‑1275、MIL‑STD‑704A
• 電源オプション：DC、AC、PoE モード
• 出力能力：ユニットB経由で最大100A

用途

• 戦術用光ファイバーネットワークの展開・延伸
• 現場機器のリモート制御・管理
• 監視、周辺保護、C5ISR 通信
• 車両およびシェルター通信システムへの統合

電源および供給オプション

• 18–32 V DC 入力
• 90–265 V AC 入力（47–65 Hz）
• Power over Ethernet (PoE) を Powered Device モードで使用：LAN1 から 48 V を受け取る
• Power Source Equipment として動作可能：18–32 V DC を受け入れ、端末機器へ 48 V DC を供給

光リンクに関する考慮点 光学的パワーバジェットは、送信出力と受信感度の差（dB）で決まります。コネクタ対やケーブルの種類・長さは損失を生じさせます。到達距離はシングルモード／マルチモード、伝送速度、適用標準および光学バジェットによって変動します。現場での信頼動作を考慮してバジェットを設計してください。

動作 RES-GMC-1M-FORC はアンマネージドのプラグアンドプレイ Ethernet メディアコンバーターとして動作し、ファイバーポートおよび光リンク経由のリモート管理機能を提供します（互換制御機器と連携した場合）。

技術仕様

• モデル：RES-GMC-1M-FORC
• メーカー：Amphenol Socapex
• リモート制御：ファイバー経由
• 拡張ビーム：CTOS（STANAG 4290）
• 適合規格：MIL‑STD‑461E、MIL‑STD‑810F/GM、MIL‑STD‑1275、MIL‑STD‑704A
• 電源入力：18–32 V DC、90–265 V AC、PoE オプション
• 出力能力：ユニットB経由で最大100A
• タイプ：堅牢な光ファイバーメディアコンバーター／アンマネージド Ethernet スイッチ
