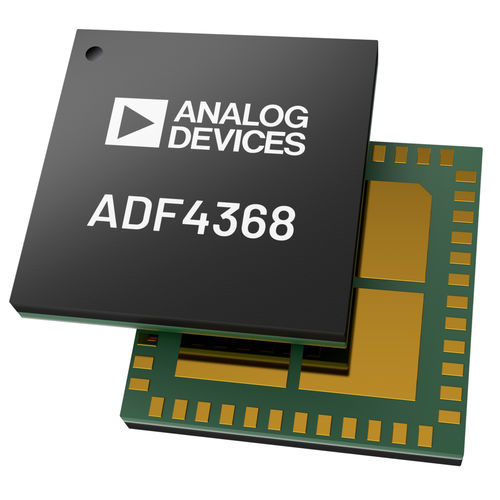

マイクロ波シンセサイザー ADF4368

PLL（位相同期回路）周波数超低位相騒音

ADF4368は、高性能、超低ジッタ、インテジャーNおよびフラクショナルNのフェーズ・ロック・ループ（PLL）です。周波数変換アプリケーションに最適な内蔵VCOを備えています。 この高性能PLLは、−239dBc/Hzの性能指数、正規化された−287dBc/Hzの極低1/fノイズ、および高いPFD周波数を持ち、極めて小さいインバンド・ノイズと統合ジッタを実現できます。ADF4368は、内蔵ダブラなしで800MHz～12.8GHzの範囲の任意の周波数を生成できるため、低調波フィルタが不要となります。Σ-Δ変調器は、ヘルツ周波数分解を可能にする25ビットの固定モジュラスのほか、17ビットの可変モジュラスを備えているため、より分解能が高く柔軟な周波数プランニングを実現します。シングルエンド構成、12.8GHzで9dBmの出力電力と16段階の電力調整機能を備えていることから、様々なアプリケーションで極めて高い利便性を発揮します。 フェーズド・アレイ・レーダーやMassive MIMOシステムなどの多重周波数変換アプリケーションでは、SYNC入力またはEZSync™を使用して、複数のADF4368からの出力を揃えることができます。EZSync方式は、SYNC信号をすべてのデバイスに正確に分配することが困難な状況で使用されます。確定的遅延や遅延調整機能が要求されるアプリケーションに対応するために、リファレンスと出力との間の遅延を1ps未満の分解能で調整することができます。複数のデバイスや温度変化に対してリファレンスと出力との間の遅延が確保されるため、予測可能かつ高精度なマルチチップ・アライメントが実現します。 ADF4368のブロック図は単純です。単純化されたシリアル・ペリフェラル・インターフェース（SPI）レジスタ・マップ、外部SYNC入力、そしてインテジャー・モードとフラクショナル・モードの両方において繰り返し可能なマルチチップ位相アライメントによって開発時間を短縮できます。 アプリケーション ワイヤレス・インフラストラクチャ（MC-GSM、5G） 試験および計測 航空宇宙／防衛
