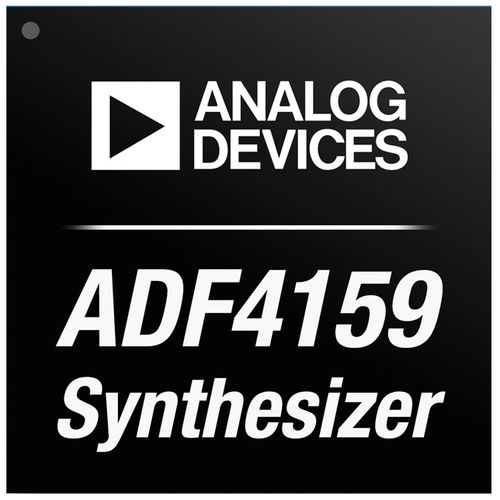

PLL(位相同期回路)シンセサイザー ADF4159
周波数

PLL(位相同期回路)シンセサイザー - ADF4159 - Analog Devices/アナログ・デバイセズ - 周波数
PLL(位相同期回路)シンセサイザー - ADF4159 - Analog Devices/アナログ・デバイセズ - 周波数
PLL(位相同期回路)シンセサイザー - ADF4159 - Analog Devices/アナログ・デバイセズ - 周波数 - 画像 - 2
お気に入りに追加する
商品比較に追加する

特徴

特性
周波数, PLL(位相同期回路)

詳細

ADF4159は、13GHz、フラクショナル・Nの周波数シンセサイザで、変調と、高速および低速の両方の波形生成が可能となっています。この製品は25ビットの固定モジュールを使用しており、サブヘルツの周波数分解能が可能となっています。 ADF4159は、低ノイズのデジタル位相周波数ディテクタ(PFD)、高精度チャージ・ポンプおよびプログラマブルなリファレンス・デバイダで構成されています。シグマ・デルタ(ΣΔ)ベースのフラクショナル・インターポーレータを採用して、フラクショナル-N(分数)の分割をプログラムすることが出来ます。INT(整数)とFRAC(分数)のレジスタは、N=INT+(FRAC/225)としたN全体での分割を定義づけします。 ADF4159は、周波数シフト・キーイング(FSK)及び位相シフト・キーイング(PSK)変調を実現するために使うことが出来ます。また、数々の周波数スイープ・モードも可能で、周波数領域に渡る種々の波形、例えば鋸波、三角波など、の生成が可能です。ADF4159は、サイクル・スリップ・リダクション回路を特長としており、ループ・フィルタの変更なしで、高速ロック時間を実現できます。 内蔵のレジスタの制御は、簡単な3線インターフェースを介して行われます。ADF4159は、2.7V~3.45V範囲内のアナログ電源電圧と1.62V~1.98V範囲内のデジタル電源電圧で動作します。使用しないときは、このデバイスをパワーダウンさせることができます。 アプリケーション 通信インフラストラクチャ 通信用テスト装置 計測機器 FMCWレーダー
