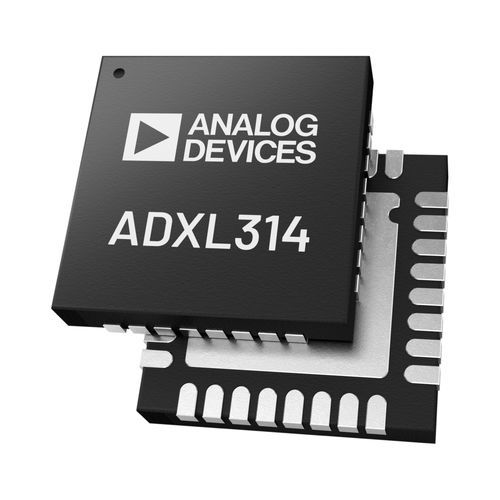

ADXL314 は±200 g レンジ、13 ビット分解能の 3 軸デジタル加速度センサです。デジタル出力データは 16 ビット、2 の補数データとしてフォーマットされ、シリアル・ペリフェラル・インターフェース(SPI)、3 線式、4 線式、または I2C デジタル・インターフェースからアクセスできます。
32レベルの先入れ先出し(FIFO)バッファを備えた統合メモリ管理システムは、ホスト・プロセッサの活動を最小限に抑え、システム全体の消費電力を低減するためにデータを格納することができます。
低消費電力モードは、スレッショルド・センシングとアクティブ加速度測定によるインテリジェントなモーション・ベースの電力管理を、100Hzの出力データ・レート(ODR)でVS = 2.5Vの場合、通常65μAという低消費電力で実現します。
ADXL314 は、小型で薄い 5 mm × 5 mm × 1.45 mm の 32 リード LFCSP で供給されます。
アプリケーション
タイヤとバッテリー・パックの監視
高力イベント検出
測定範囲:±200 g
低消費電力:VS = 2.5 Vで測定モード時170 μA、スタンバイモード時17 μA(代表値)
ユーザー選択可能な帯域幅:最大3200 Hz ODR
13ビット固定出力分解能
電源電圧範囲:2.0 V~3.6 V
FIFO技術による組み込みメモリ管理システムにより、ホスト・プロセッサの負荷を最小化
衝撃イベント検出
アクティビティ/アクティビティ・モニタリング
SPI(3線式または4線式)およびI2Cデジタル・インターフェース
広い温度範囲:-40~+125°C
10,000gの耐衝撃性
鉛フリーおよびRoHS対応
小型・薄型:32リード、5 mm × 5 mm × 1.45 mm LFCSP
車載アプリケーション向けAEC-Q100準拠
---
