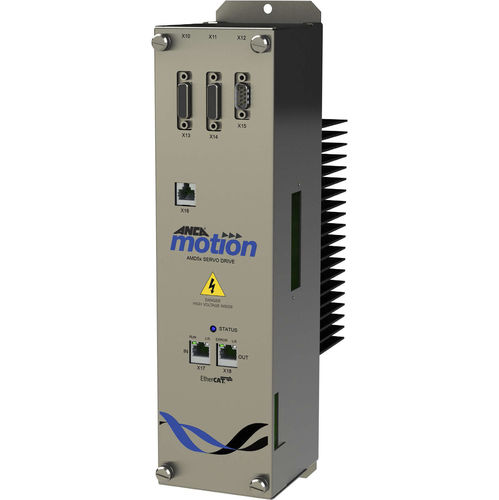

ACサーボドライブ AMD5x series

三相多軸EtherCAT

EtherCAT® ベースのAMD5xシリーズは、ロータリーモーターとリニアモーターに対して高効率かつ高性能モーション制御を提供する多軸サーボシステムです。 バスシステムアーキテクチャにより、多軸制御の実装の複雑さが大幅に軽減され、設置プロセスが簡素化されます。 システムは、さまざまな出力電流定格で必要な数のドライブを中央パッシブインフィードユニット（PIU）に接続するだけです。 堅牢なAMD5xパッシブインフィードユニットは、複数のサーボドライブを供給し、EtherCAT® フィールドバスを介して通信する共有 DC-Linkを生成します。 システム性能を最適化するように設計された独自の用途に合わせて、詳細なドライブ構成と旋削パラメータを簡単にカスタマイズできます。 AMD5xシリーズは、12A、20A、または35Aの連続電流定格を持つ駆動モデルと、380-480VAC 3 相入力に直接接続する15kWの中央 PIUで構成されています。 ドライブの広いエンコーダ帯域幅と超低電流検出ノイズにより、優れた動作特性が向上します。 内蔵の高速プローブ入力、ガルバニック絶縁モータ温度センサー入力、ブレーキ制御により、システムの統合が簡素化されます。 PIUは、3 相電源をフィルタリングされたDC 電源に変換することにより、すべてのバス駆動に電力を供給し、また、さまざまなシステム障害を診断する機能を備えています。
