排水口用バルブ

圧力手動式出血用

製品概要

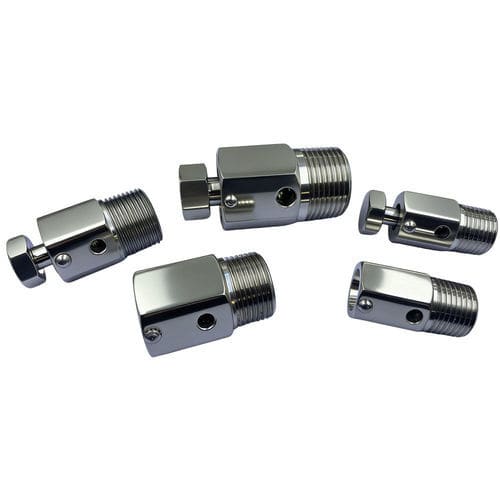

AJL Standard Cap / 六角ソケット 排水バルブ（硬密封ボールタイプ）は、石油・ガス・産業用水処理のボールバルブ、ゲートバルブ、井口装置の排水・ベント・保守用に設計されています。ベントポートとストッピン付きで、安全かつ制御された操作が可能です。標準NPT接続のほか、非標準仕様のカスタム対応が可能です。

接続仕様
標準ネジ：1/2-14NPT、3/4-14NPT、1-11.5NPT。非標準サイズ・接続は受注対応可能。

製品タイプ
標準六角頭ブリードバルブ、内六角（六角ソケット）ブリードバルブ。

適用範囲
ボールバルブ、ゲートバルブ、井口ツリー、ブローダウン防止装置、主要配管バルブの排水・ベント・圧力解放用途（石油、天然ガス、工業用水処理）。

本体材質
316SSまたは304SS。非標準材質や表面処理のカスタム対応可。

使用媒体
石油、天然ガス、水および適合するプロセス流体。

性能仕様

• 耐水圧試験（高水圧）：35–135 MPa、2分間
• 気密試験：0.6–0.8 MPa、2分間

製品構造
高圧下での安定したシールを確保する硬密封ボール構造。

ボール材質
YG6タングステンカーバイド合金（耐摩耗・耐食性）。

使用圧力
≤ 10,000 PSI（約68.9 MPa）。

使用温度
-50°C〜200°C（材質・シール構成に依存）。

製品紹介
AJL Standard Cap / 六角ソケット排水バルブは、石油・ガス・水処理環境で信頼性の高い排水・ベント作業を行うために設計されています。硬密封ボールとステンレス製ボディにより、高圧下での長寿命かつ漏れのない性能を提供します。標準のNPTネジにより取り付けが容易で、プロジェクト要件に応じたカスタム接続も対応します。

主な利点
耐久材料
316SS/304SSボディとYG6タングステンカーバイドボールにより、過酷な現場条件での耐食性・耐摩耗性を実現。

高圧シール
硬密封設計で最大10,000 PSIに対応、耐圧試験により信頼性のあるシール性能を確認済み。

実用的な構造
ベントポートとストッピンにより、安全で制御された排水が可能。Standard Capと六角ソケットのバリエーションで設置・操作要件に対応。

柔軟な接続
標準NPTサイズの他、非標準のカスタム対応で各種配管システムに適合。

用途
掘削プラットフォーム、天然ガスパイプライン、ガス処理プラント、産業用水処理システム、井口ツリー、ブローダウン防止装置、主要配管バルブの排水・ベント用途に適用。

ブランドと原産地
AJLブランド。中国蘇州製。プロフェッショナルな加工技術と厳格な品質管理により信頼性を確保。

仕様 / 技術情報

• 部品名：排水バルブ
• 型式：AJL Standard Cap / 六角ソケット排水バルブ
• 接続仕様：1/2-14NPT；3/4-14NPT；1-11.5NPT（カスタム可）
• 製品タイプ：標準六角頭ブリードバルブ；内六角ブリードバルブ
• 本体材質：316SS、304SS（カスタム材対応）
• ボール材質：YG6タングステンカーバイド合金
• 使用媒体：石油、天然ガス、水
• 使用圧力：≤ 10,000 PSI
• 使用温度：-50°C〜200°C
• 性能試験：耐水圧 35–135 MPa 2分；気密 0.6–0.8 MPa 2分
• 製品構造：硬密封ボールバルブ
• 原産地：Suzhou, China
• ブランド：AJL
