ドラムふるい機

ロータリーバルク材用重積載

製品概要

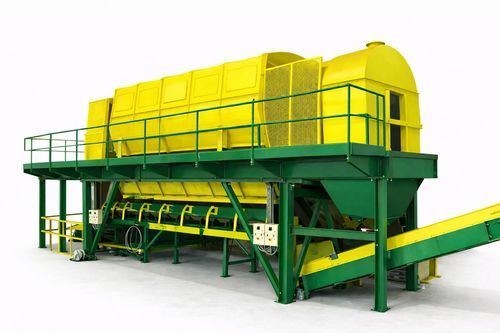

トロンメル（回転式）スクリーンは、工業用処理環境でのバルク材料の連続選別を目的とした回転式の選別装置です。長年の機械設計およびモジュラー設備統合の経験に基づいて設計されています。

ベースフレーム
構造的強度、低騒音動作、および複雑なプラントへの統合を容易にするモジュラーベースフレームです。

駆動システム
駆動輪、支持輪、案内輪はポリウレタンコーティングされており、高速運転時の振動および騒音を低減します。駆動系は産業用途の稼働サイクルに対応するように設計されています。

選別
複数の形状・サイズの開口を持つスクリーンパネルを用意しており、巻き込み防止保護が施されています。

メンテナンスのしやすさ
広い作業用通路、複数のメンテナンスアクセス、監視付大型安全扉、内部照明を備え、点検・整備を容易にします。

輸送およびモジュラー設計
トロンメルはモジュラーセクションで構成され、30を超える構成で組み立て可能です。2台のユニットを直接組み合わせることで選別長を最大25 mまで延長できます。大形モデルの輸送・組立を容易にするボルト式も用意しています。

技術データ - 一般的な長さと直径
トロンメルドラム: 3.000 x 12.000 | 3.000 x 10.000 | 2.500 x 14.000 | 2.500 x 12.000 | 2.500 x 10.000 | 2.500 x 8.000 | 2.500 x 6.000 | 1.800 x 5.000
全長 (mm): 16.450 | 14.345 | 19.740 | 16.893 | 14.893 | 12.570 | 10.492 | 9.144
選別長 (mm): 12.005 | 10.000 | 6.992 + 6.992 | 12.000 | 10.000 | 8.000 | 6.000 | 5.000
ドラム直径 (mm): 3.000 | 3.000 | 2.500 | 2.500 | 2.500 | 2.500 | 2.500 | 1.800
全幅 (mm): 4.350 | 4.350 | 3.800 | 3.750 | 3.750 | 3.750 | 3.400 | 3.450
全高 (mm): 3.727 | 3.727 | 3.661 | 3.663 | 3.663 | 3.664 | 3.640 | 2.790
重量 (t): 35 | 33 | 18 + 18.5 | 27 | 24 | 21.7 | 16.2 | 10.3
傾斜 (°): 3° | 3° | 3° | 3° | 3° | 3° | 3° | 3°
処理能力 (m³/h): 161 | 135 | 161 | 135 | 112 | 90 | 67 | 56

特徴 / 技術仕様

• モジュラー構造：30以上の構成が可能
• ユニットを組み合わせることで選別長を最大25メートルまで延長可能
• 重要部品の寿命を延ばす静粛設計のベースフレーム
• 振動低減と低騒音を実現するポリウレタン被覆の駆動・支持・案内輪
• 複数の開口形状を備えたスクリーンパネルと巻き込み防止保護
• メンテナンス性に配慮した設計：広い通路、複数のアクセス、監視付安全扉、内部照明
• 大型モデルの輸送・組立を容易にするボルト接合式も選択可能
• 典型的なドラムサイズと対応処理能力：上記表参照
