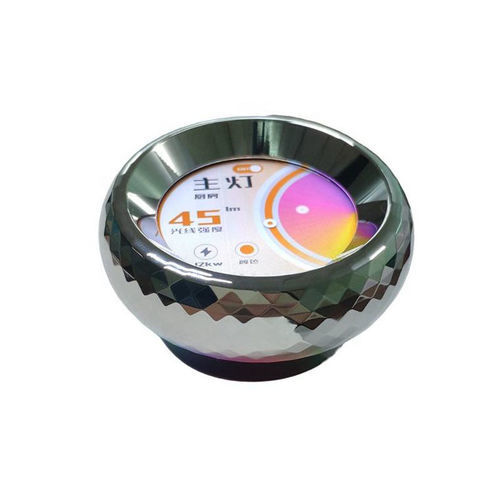

TFT LCDディスプレイ モジュール ASK0153NA01N3636R06C01

カラー360 x 360センサー用

製品概要
パネル取付け型スマート機器向けの1.53インチ透過型円形TFT液晶モジュール。ドライバMCUおよびWINBOND製メモリを搭載し、UART 4ピンインターフェースで通信します。型番: ASK0153NA01N3636R06C01、ブランド: ASK。

主な仕様

• 表示パネル: 1.53インチ透過型円形TFT（直径40 mm）
• 解像度: 360 × 360 ピクセル
• 輝度: 200 nit
• 信号インターフェース: 4ピン (UART)
• ドライバMCU: AT32F415CBT7
• メモリ: WINBOND
• 動作温度: -20℃～70℃
• 取付: パネル取付
• 用途: スマートホームおよび組込みスマートデバイス
• 型番 / ブランド: ASK0153NA01N3636R06C01 / ASK

統合と電気インターフェース

• 主な通信: 4ピンコネクタを介したUART（MCUインターフェース）
• オンボードのドライバMCUにより表示制御と組込み統合が容易
• 統合前に画像でコネクタのピン配置とPCBフットプリントを確認してください

環境・機械的仕様

• 画面直径: 40 mm (1.53") — 円形の切り欠きやパネル取付に適合
• 動作範囲: -20℃～70℃（産業および一般用途）
• 透過型TFTモード、前面照明での使用を想定

梱包と配送

• 販売単位: 単品
• 梱包寸法: 16 x 10 x 8 cm
• 総重量: 0.100 kg

製品画像
正面、側面、PCB/コネクタ、取り付け例を示す複数のギャラリー画像を掲載し、機械的・電気的な統合を支援します。
