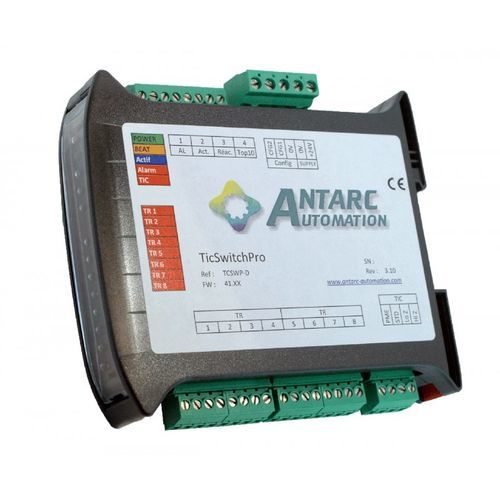

デコーダー TicSwitch®
お気に入りに追加する
商品比較に追加する
詳細
概要
主な機能
対応メーターと料金帯
特別設定
適用分野
仕様 / 技術情報
- 電子式電力量計の顧客テレインフォメーション（TIC）信号をデコードし、現在の料金帯を抽出します。
- 情報は8点の無電位接点（NO）で提供されます。
- Pro版：有効/無効電力量の計測およびTop10情報をOptoMos出力で提供。TIC信号欠損用の専用OptoMos接点あり。
- 電源：バージョンにより10–30VDCまたは85–264VAC。
主な機能
- 1chのTIC入力（オプトアイソレート、内蔵オプトカプラ）で、高/低インピーダンスの設定により他システムと共存可能。
- 料金帯用に8出力のTOR（リレー）を搭載。
- Proおよびデロード（D）版：エネルギーパルス出力4点（OptoMos）。
- パルス容量選択可能（デフォルト100 Wh、外部ジャンパで10 Wh）。DN版：20 Hzまでのパルス（10 Wh/パルスで最大720 kWの契約）。DH版：60 Hz（10 Wh/パルスで最大2 MWの契約）。
- 専用ソフトウェアや機器は不要で、動作準備済みで出荷。
対応メーターと料金帯
- 青（CBE）、黄（CJE）、緑（ICE）、LINKY、PME‑PMI、SAPHIRなどの電子メーター（TIC出力がある場合、1200または9600ボーレート）に対応。
- コジェネ、太陽光、風力などの逆潮流（注入）するメーターにも対応。
- 対応料金帯:
- 青（CBE）：最大6区分（HCJB/HCJW/HCJR/HPJB/HPJW/HPJR）。
- Linky（LNK）：1〜8区分。
- 黄（CJE）：6区分（HPE/HCE/HPH/HCH/P/PM）。
- 緑（ICE）：最大8区分（PM/HH/HPE/HCE (A5 EJP) / P/HPH/HCH/HPD/HCD/HPE/HCE/JA (A8 Base)）。
- ICE‑4Q Injection、PME‑PMI、SAPHIR：構成により最大8区分。
特別設定
- ICE‑4Q、PME‑PMI、SAPHIR向け：消費（取り込み）または注入の期間デコードを設定可能（専用端子のジャンパで選択）。
- 第2ジャンパ：カウンタタイプに応じて「エネルギー」出力（Proおよびデロード）を設定（例：消費/注入、エネルギー1/2、配電事業者/供給事業者）。
適用分野
- ビル管理システム（GTB / GTC）
- エネルギー管理・最適化システム
- エネルギーモニタリング
- デマンドレスポンス／負荷シェディング
仕様 / 技術情報
- 製品型番（SKU）：TCSW‑D
- TIC入力数：1
- TOR出力数：8
- リレー出力：8接点 1A / 30VDC - 0.5A / 125VAC（全バージョン）
- OptoMos出力（Proおよびデロード）：4 OptoMos 48V / 200mA AC/DC
- 電源：10–30VDC または 85–264VAC（バージョンにより異なる）
- 消費電力：typ. 0.7W - 30mA @ 24VDC
- 接続：着脱式Phoenixコネクタ（電源用MSTB 5.08ピッチ；PME‑PMI TIC用MCV 3.81ピッチ / RJ45；出力用MCV 3.81ピッチ）
- 寸法：22.5 (W) x 101 (H) x 119 (D) mm
- 質量：140 g
- 取付：対称DINレール
- 設置姿勢：任意
- 動作温度：-20°C〜80°C
- 周囲湿度：10 – 90 % RH（結露しないこと）
- 対応メーター（例）：Landis & Gyr (L16C2, L16C5, ZMD126, L18C4, L18C5, ZMB126 FWにより), Sagem (S10C2, U3C2, C1000, C2000, C2000‑4...), LINKY 単相/三相, SagemCom C3000, Actaris (A70TJ, A12ETJ...), Chauvin‑Arnoux TRIMARAN 2, Actaris QE16, QE16M, Itron ACE6000, SagemCom C3500, ALTYS 等。
